Vergleichen von mehreren Variablen mit einer Streudiagramm-Matrix
Eine Streudiagramm-Matrix ist eine Sammlung von Streudiagrammen, die in einem Raster (einer Matrix) zusammengefasst werden. Jedes Streudiagramm zeigt die Beziehung zwischen einem Variablenpaar.

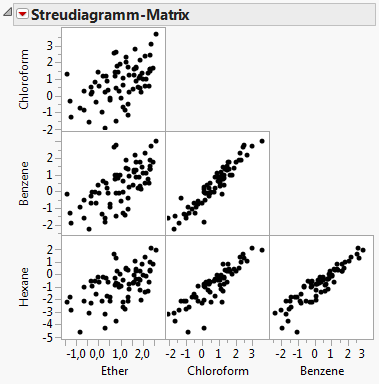

Abbildung 4.14 Beispiel einer Streudiagramm-Matrix
Szenario
Dieses Beispiel verwendet die Datentabelle Solubility.jmp, die Daten für Löslichkeitsmessungen für 72 gelöste Substanzen enthält.
Ein Labortechniker muss folgende Fragen untersuchen:
• Besteht eine Beziehung zwischen einem Chemikalienpaar? (Es gibt sechs mögliche Paare.)
• Welches Paar hat die stärkste Beziehung?
Um diese Frage zu beantworten, verwenden Sie eine Streudiagramm-Matrix der vier Lösungsmittel.
Streudiagramm-Matrix erstellen
1. Wählen Sie Hilfe > Beispieldatenordner und öffnen Sie Solubility.jmp.
2. Wählen Sie Graph > Streudiagramm-Matrix.
3. Wählen Sie Ether, Chloroform, Benzene und Hexane. Klicken Sie auf Y, Spalten.

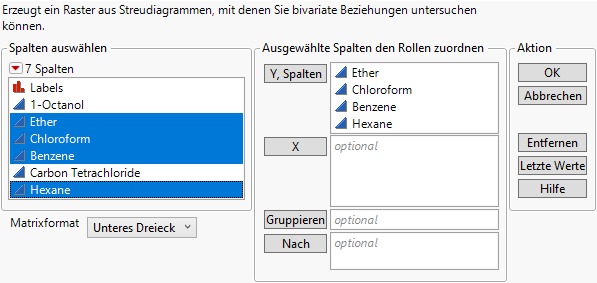

Abbildung 4.15 Fenster „Streudiagramm-Matrix“
4. Klicken Sie auf OK.
Abbildung 4.16 Streudiagramm-Matrix
Die Streudiagramm-Matrix interpretieren
Die Streudiagramm-Matrix liefert folgende Antworten:
• Alle sechs Variablenpaare sind positiv korreliert.
Wenn eine Variable zunimmt, nimmt auch die andere Variable zu.
• Die stärkste Beziehung scheint es zwischen Benzene und Chloroform zu geben.
Die Datenpunkte im Streudiagramm für Benzene und Chloroform sind am dichtesten um eine imaginäre Linie gruppiert.
Mit der Streudiagramm-Matrix interagieren
Wenn Sie einen Punkt in einem Streudiagramm wählen, wird er auch in allen anderen Streudiagrammen ausgewählt.
Zum Beispiel: Wenn Sie einen Punkt im Benzene gegen Chloroform-Streudiagramm auswählen, wird derselbe Punkt in den anderen fünf Diagrammen ausgewählt.

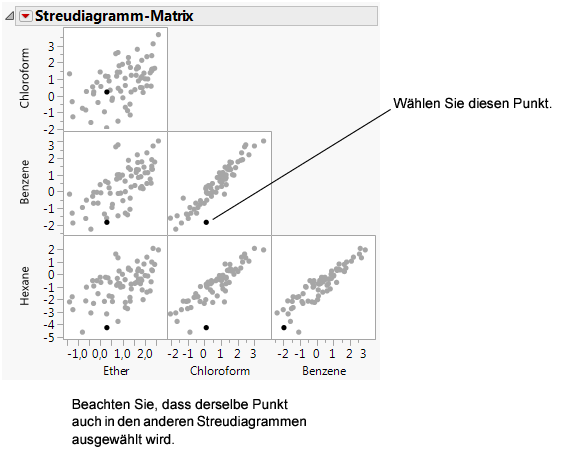

Abbildung 4.17 Ausgewählte Punkte
