Matrice grafico a dispersione
Una matrice grafico a dispersione è un insieme di grafici a dispersione organizzato in una griglia (o matrice). Ogni grafico a dispersione mostra la relazione fra una coppia di variabili.
Figura 4.13 Esempio di una matrice grafico a dispersione
Scenario
Questo esempio utilizza la tabella di dati Solubility.jmp, che contiene dati per le misurazioni di solubilità per 72 diversi soluti.
Un tecnico di laboratorio desidera dare una risposta alle seguenti domande:
•
Esiste una relazione fra qualsiasi coppia di composti chimici? (Sono presenti sei coppie.)
•
Quale coppia ha la relazione più forte?
Per rispondere a tali domande, utilizzare una matrice grafico a dispersione dei quattro solventi.
Creazione della matrice grafico a dispersione
1.
Selezionare Guida > Libreria dei dati di esempio e aprire Solubility.jmp.
2.
Selezionare Grafico > Matrice grafico a dispersione.
3.
Selezionare Ether, Chloroform, Benzene e Hexane e fare clic su Y, Colonne.

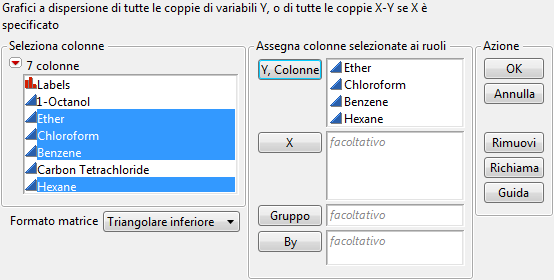

Figura 4.14 Finestra Matrice grafico a dispersione
4.
Fare clic su OK.

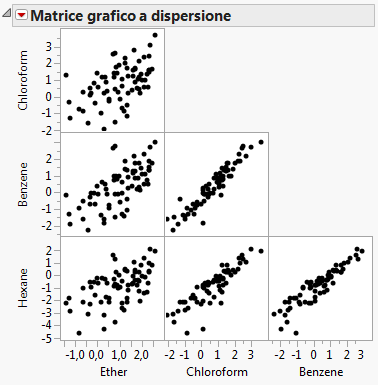

Figura 4.15 Matrice grafico a dispersione
Interpretazione della matrice grafico a dispersione
La matrice grafico a dispersione fornisce le seguenti risposte:
•
Tutte e sei le coppie di variabili sono positivamente correlate.
Quando una variabile si incrementa, anche l'altra variabile si incrementa.
•
La relazione più forte sembra essere quella fra Benzene e Chloroform.
I punti di dati nel grafico a dispersione per Benzene e Chloroform sono i più strettamente concentrati su una linea immaginaria.
Interazione con la matrice grafico a dispersione
Se si seleziona un punto in un grafico a dispersione, esso viene selezionato in tutti gli altri grafici a dispersione.
Per esempio, se si seleziona un punto nel grafico a dispersione Benzene rispetto a Chloroform, lo stesso punto viene selezionato negli altri cinque grafici.

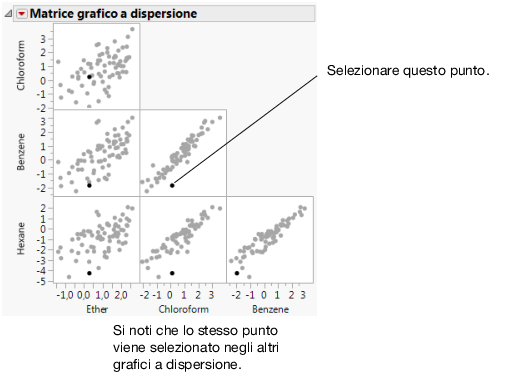

Figura 4.16 Punti selezionati
