部品の追加
信頼性ブロック図のツールバーに用意されている描画要素をここでは「図形」と呼びます。また、各図形に対応したシステムの要素のことを「部品」と呼びます。
1.
図形ツールバーの［基本］アイコン（）をクリックし、それを「システムダイヤグラム」の「開始」ブロックの右側にドラッグします。
2.
ラベルを選択して、「新規基本1」を「電源」に変更し、Enterキーを押します。
図11.3 基本図形
ラベルまたは図形をクリックすると、接続矢印が表示されます。テンプレート内の任意の場所をクリックすると矢印は消えます。
3.
［基本］アイコンをクリックし、それを「電源」図形の右側にドラッグします。
4.
ラベルを選択して「CPU」と入力します。
図11.4 「システムダイヤグラム」の例
メモ: 図形の整列は後ほど、第 “図形の整列”の節で行います。
5.
［並列］アイコン（）をクリックし、「CPU」図形の右下にドラッグします。
6.
ラベルを選択して「周辺機器」と入力します。
7.
［K out of N］アイコン（）をクリックし、「CPU」図形の右上にドラッグします。
8.
ラベルを選択して「HD」と入力します。

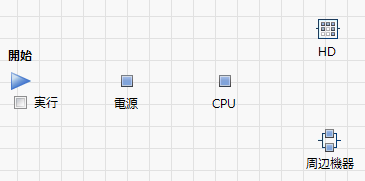

図11.5 システムダイヤグラムの一部
9.
［合流点］アイコン（）をクリックし、前述の図形の右側にドラッグします。
10.
ラベルを選択して「連結」と入力します。
11.
［直列］アイコン（）をクリックし、先の合流点図形の右側にドラッグします。
12.
ラベルを選択して「入力装置」と入力します。

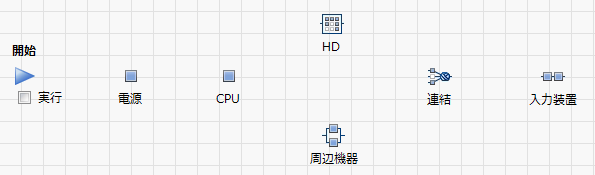

図11.6 システムダイヤグラムの一部
13.
［基本］アイコンをクリックし、「入力装置」図形の右側にドラッグします。
14.
ラベルを選択して「モニタ」と入力します。
すべての図形が表示されたシステムダイヤグラムは、すべての図形が入力された状態のダイヤグラムです。

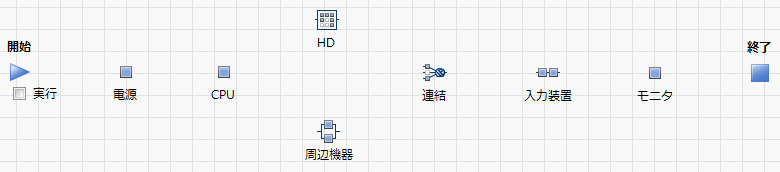

図11.7 すべての図形が表示されたシステムダイヤグラム
15.
第 “図形の整列”に進みます。
