等高線図のその他の例

この例では、三角要素座標のデータテーブルを作成する方法、三角要素座標を変換してDelaunayの三角形を使用する方法、三角形のアルファシェイプをフィルタ処理する方法について説明します。

1. [ヘルプ]>[サンプルデータライブラリ]を選択し、「Cities.jmp」を開きます。

2. [グラフ]>[等高線図]を選択します。

3. 「オゾン」を選択し、[Y]をクリックします。

4. 「X」「Y」を選択し、[X]をクリックします。

5. [表示領域の塗りつぶし]を選択します。

6. [OK]をクリックします。

7. 「オゾンの等高線図」の横にある赤い三角ボタンをクリックし、メニューから次のオプションを選択します。

a. [変換]>[範囲による正規化]

Delaunayの三角分割の代わりに、X軸およびY軸ともに[0,1]の範囲に正規化したスケールで三角要素座標を求める手法に切り替わります。

b. [設定パネルの表示]

「アルファ」スライダが表示されます。

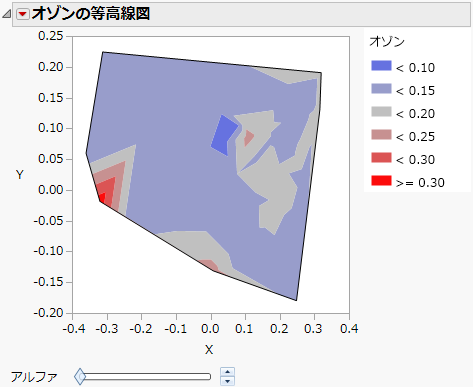

オゾンの等高線図

Image shown here

8. 「アルファ」スライダをクリックし、右へ動かします。

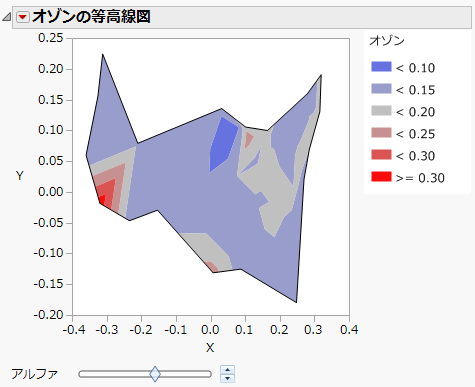

「アルファ」シェイプフィルタ

Image shown here

「アルファ」スライダを使って、外側のDelaunayの三角形を削除しています。
