ライト

カスタマイズされた曲面の場合とは異なり、球、円盤、および円柱については、法線ベクトルの特別な計算は必要ありません。ただし、自動的に設定されるライトをカスタマイズするには、次のコマンドを用いてください。

Quadric Normals(mode)は、自動的に設定される法線の種類を指定します。mode引数には、None、Flat、またはSmoothを指定できます。Flatを指定すると、表面は小平面に分割されます。Smoothを指定すると、各頂点の法線は近接するポリゴンの平均になります。

Quadric Orientation(mode)は、法線ベクトルの向きを指定します。mode引数には、InsideまたはOutsideを指定できます。

Quadric Draw Style(mode)は、描画モードを指定します。mode引数には、Fill、Line、Silhouette、またはPointを指定できます。

JMPは、Quadratic Normals、Quadratic Orientation、およびQuadratic Draw Styleに設定された値を、それらの設定後に生成された円柱、円盤、球に適用します。

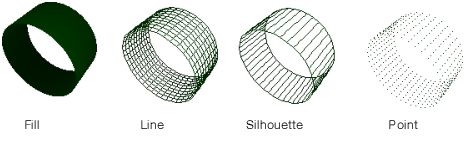

図13.13 描画の種類

メモ: 他のOpenGLマニュアルでは、いくつかの2次曲面オブジェクトが言及されています。JMPでは1つだけで、常にそれを使用します。
