矢印を描く

Arrow()は、最初の点から次の点までの矢印を描きます。デフォルトの矢じりの長さは、(矢印の長さの平方根 + 1)/2です。矢じりの長さを設定するには、オプションの第1引数を使って矢じりの長さをピクセルで設定します。次の例は、単純な矢印を描きます。

win = New Window( "矢じり",

	Graph Box(

		Pen Size( 4 );

/* 行列1は矢印のx座標を定義

行列2は矢印のy座標を定義 */

		Arrow( 20, [10 30 90], [88 22 44] );

	)

);

次の例は、矢印を円状に描きます。

win = New Window( "ハリケーン",

	Graph Box(

		Frame Size( 100, 100 ),

		X Scale( -100, 100 ),

		Y Scale( -100, 100 ),

		For( r = 35, r < 100, r += 20,

			ainc = 2 * Pi() * 3 / r;

			For( a = 0, a < 2 * Pi(), a += ainc,

				x = r * Cosine( a );

				y = r * Sine( a );

				aa = a + ainc * 45 / r;

				rr = r - r / 6;

				x2 = rr * Cosine( aa );

				y2 = rr * Sine( aa );

/* リスト1は矢印の始まる点を定義

リスト2は矢印の終わる点を定義 */

				Arrow( {x, y}, {x2, y2} );

			);

		)

	)

);

図12.11 矢印を描く

次の例は、指定された長さ（19ピクセル）とデフォルトの長さで矢じりを描いて比較します。

win = New Window( "矢じり",

	Graph Box(

		Frame Size( 300, 300 ),

		X Scale( 0, 100 ),

		Y Scale( 0, 220 ),

		x = 10;

		y1 = 10;

		y2 = y1 + 10;

		For( i = 1, i < 10, i++,

			Pen Color( "Red" );

			Arrow( {x, y1}, {x, y2} );

			y2 += 10;

			y1 += 100;

			y2 += 100;

			Pen Color( "Blue" );

			Arrow( 20, {x, y1}, {x, y2} );

			x += 10;

			y1 -= 100;

			y2 -= 100;

			Text Color( "Red" );

			Text( {10, 80}, "長さの引数なし" );

			Text Color( "Blue" );

			Text( {10, 200}, "長さの引数あり" );

		);

	)

);

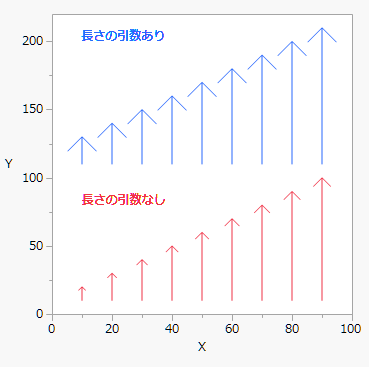

図12.12 矢じりのサイズ

Line()と同様に、上に示したような2項目のリスト、もしくは、x座標とy座標の行列によって座標を指定できます。
