基本要素の例

次の例で、JSLにおけるグラフィックの基本要素の使い方を説明します。

shape = Scene Display List(); // 表示リストを作成してコマンドを送る

shape << Color( 1, 0, 0 ); // テキストのRGB色を設定する

shape << Begin( POLYGON );

shape << Vertex( 0, 0, 0 );

shape << Vertex( 0, 3, 0 );

shape << Vertex( 3, 3, 0 );

shape << Vertex( 5, 2, 0 );

shape << Vertex( 4, 0, 0 );

shape << Vertex( 2, -1, 0 );

shape << End();

// ウィンドウを描画して、保存済みの表示リストを送る

scene = Scene Box( 400, 400 ); // Scene Boxを作成する

New Window( "基本要素", scene ); // シーンをウィンドウに配置する

scene << Perspective( 90, 3, 7 ); // カメラを定義する

scene << Translate( 0.0, 0.0, -5 ); // (0,0,-5)に移動して描画する

scene << Call List( shape ); // 表示リストをシーンに送る

scene << Update; // シーンを更新する

このスクリプトの最初のセクションで「shape」という名前の表示リストを作成します。そして、この表示リスト内で、6個の頂点を使って多角形を定義します。

スクリプトの2番目の部分では、シーンボックスと新しいウィンドウを作成しています。そして、Call Listメッセージを使って表示リストをシーンに送っています。

z座標がすべてゼロであること、つまり多角形が1つの平面上にあることを確認してください。多角形が同一平面上にない場合、予期しない結果になります。

スクリプトには、次のような行があります。

shape <<Begin(POLYGON);

この行の基本要素を他のタイプに変更してみましょう。たとえば、次のように変更してみましょう。

shape <<Begin(TRIANGLES);

そうすると、違った図形が描かれます。

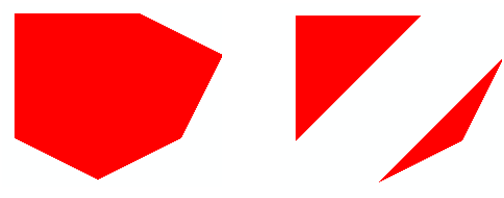

図13.10 多角形（左）と三角形（右）
