スコアプロット

「モデルに基づく多変量管理図」プラットフォームでは、スコアプロットに主成分スコアまたはPLSスコアのプロットが表示されます。プロットの下の設定パネルによって、スコアプロットに表示する成分を変更できます。

プロットの右側のボタンによって、比較したい2つのグループを指定し、それらの相対寄与度を比較できます。相対寄与度は、2つ以上のデータ行を含むグループがお互いにどう異なるかを示す指標です。相対寄与度は、どの工程変数を変更すれば、指定したグループの違いが大きくなるかを示します。1つの用途は、管理状態にあるデータと、管理外の状態にあるデータの違いを調査することです。

グループAは対照群、グループBは比較群です。各グループは、1つ以上の点で構成されます。対照群に割り当てるには、1つ以上の点を選択し、［グループA］をクリックします。比較群に割り当てるには、1つ以上の点を選択し、［グループB］をクリックします。そして、相対スコア寄与度プロットを表示するには、［比較］をクリックします。

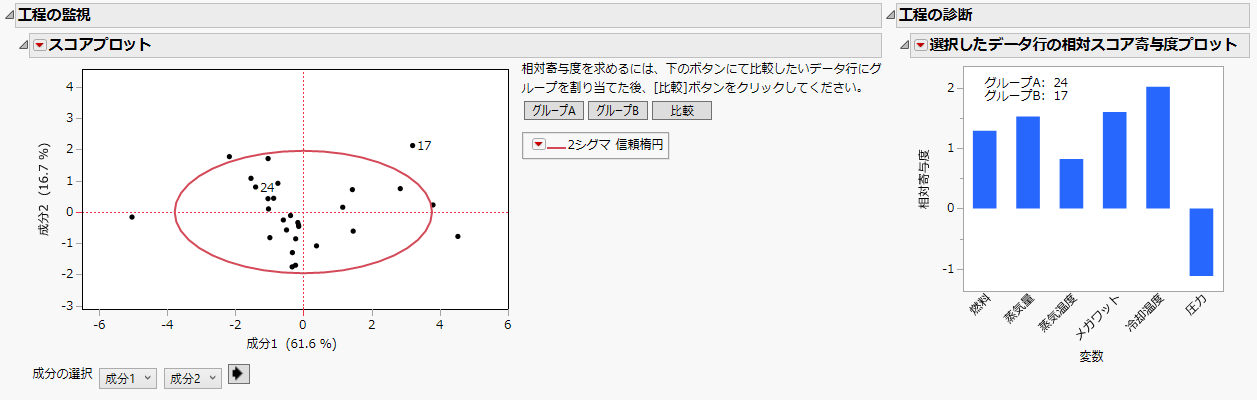

図13.8 スコアプロットと、行24に対する行17の相対寄与度プロット
