矩形树图

矩形树图元素 将变量的水平或值显示为较大矩形显示区中的小矩形。矩形大小表示在一个或多个 X 变量的各个水平或值之间，Y 区域中的变量的汇总统计量值。调整各个矩形的大小来表示汇总统计量的值，整体矩形布局中不留任何未使用的空间。

要构造一个矩形树图，使其显示两个或更多 X 变量的各个水平之间的汇总值，请合并 X 区域中的变量。

注意：若只隐藏行而未排除行，则该图不受任何影响。

有关演示“矩形树图”元素的示例，请参见矩形树图的示例。

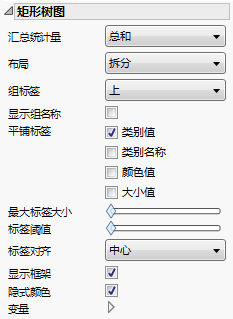

图 3.37 矩形树图选项

注意：其中有些选项特定于“图形生成器”，不可用于“矩形树图”平台。

汇总统计量

指定对应于 Y 区域中的变量并且用于调整矩形大小的汇总统计量。

布局

尽可能按照 X 变量的值排序或矩形大小来排列各个矩形。

拆分

可按照 X 变量的水平或值的值排序来排列各个矩形。“拆分”为默认设置。

方形化

可按照汇总统计量的值（降序排列）排列各个矩形。这会将最大的矩形放在图的左上角，将最小的矩形放在图的右下角。

混合

仅当有两个或更多 X 变量时才适用。对外层变量应用“拆分”，对其他变量应用“方形化”。由此判定：大的分组按照其值排序来排序，而内切矩形按照汇总统计量值来排序。

组标签

若有不止一个 X 变量，则在每个类别之上显示附加的组标签，或使标签浮动在每个类别的中央（默认设置）。您还可以删除组标签。

提示：要过滤组中数据，请点击某个组标签。

显示组名称

向组标签添加变量标题。

平铺标签

显示或隐藏以下标签：

类别值

X 变量的值。

类别名称

X 变量的名称。

颜色值

颜色变量的值。

大小值

“大小”变量的值，若没有“大小”变量则为 Y 变量的值（大小值）。

提示：将光标置于某个矩形上方可查看详细信息。

最大标签大小

增大或减小标签。

标签阈值

基于矩形大小删除标签。默认情况下，所有标签都显示。将滑块移至右侧可删除逐渐增大的矩形的标签。

标签对齐

将标签置于左、中、右位置。

显示框架

显示或隐藏矩形的边框。

提示：使用右击出现的定制菜单中的矩形树图选项调整框架颜色、样式和厚度。

隐式颜色

显示或隐藏颜色。若没有在“颜色”区域中指定变量，则所有矩形都具有相同的颜色。

变量

显示或隐藏变量的图形元素，或重新排列变量的显示顺序。

注意：这些选项不适用于“X 分组”、“Y 分组”、“重叠”或“页面”区域中的变量。

复选框后跟区域指定和变量的名称。使用复选框执行以下操作：

‒ 显示或隐藏对应于区域中某个变量的元素。

‒ 添加或删除将“颜色”、“大小”、“形状”或“频数”变量应用到区域中变量的效果。

提示：若您有多个图形，可以使用不同变量为每个图形着色或调整大小。将第二个变量拖到颜色或大小区域，然后将它放到角落。在“变量”选项中，选择要应用到每个图形的特定颜色或大小变量。

若区域中有多个变量，可使用箭头来重新排列其显示顺序。突出显示某个变量名称并点击箭头来对它调整位置。
