包含剪切元素的边界地图

可以剪切图形元素（显示参考线、网格线和等高线之类的线段），以便符合地图的边界。“定制图形”窗口提供“剪切形状”选项，您可以在其中选择围绕其剪切形状的边界。

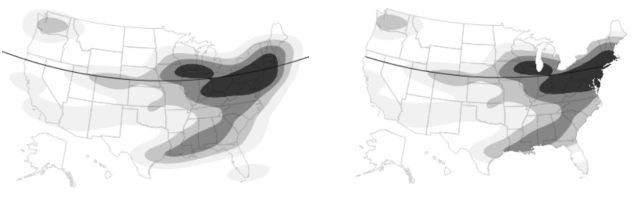

图 12.38 未剪切（左）和已剪切（右）的参考线和等高线

创建背景地图

1. 选择帮助 > 样本数据库，然后打开 Cities.jmp。

2. 选择图形 > 图形生成器。

3. 将纬度列拖至 Y 轴。

4. 将经度列拖至 X 轴。

5. 右击图形并选择图形 > 背景地图。

6. 在“边界”列中，选择美国各州并点击确定。

美国地图随即显示在图形上。

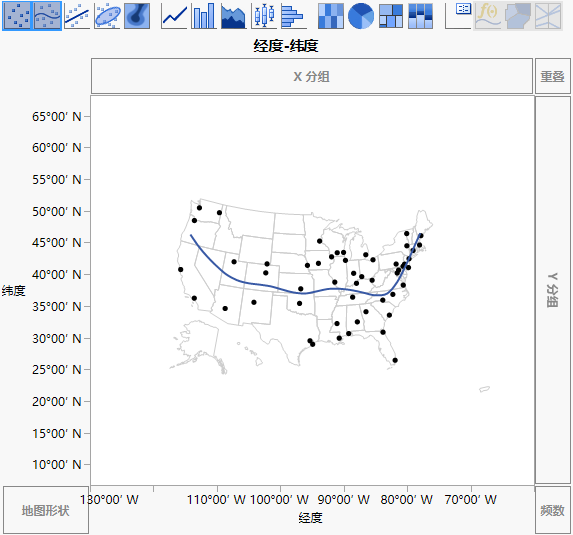

图 12.39 背景地图

7. 点击“点”图标 以删除各点。

8. 点击“平滑线”图标 以删除平滑线。

9. 点击“等高线”图标 。

等高线图随即显示在地图上。

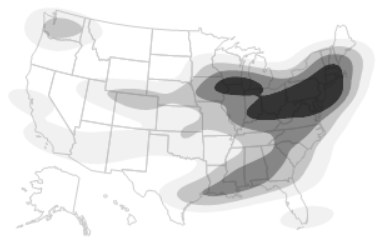

图 12.40 背景地图上的未剪切等高线

添加参考线

1. 在纬度轴上，双击 45°00′ N 以打开“Y 轴设置”窗口。

2. 在“参考线”窗格中，将“值”框中的第一个数字改为“40”。

例如，在 44°40.11′ N 中，将“44”改为“40”。

3. 依次点击添加和确定。

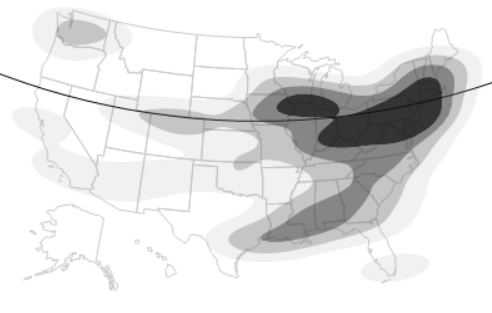

图 12.41 未剪切的参考线

分配剪切形状

1. 右击图形并选择定制。

2. 选择参考线并从“剪切形状”列表中选择美国各州。

3. 选择等高线，再从“剪切形状”列表中选择美国各州，然后点击确定。

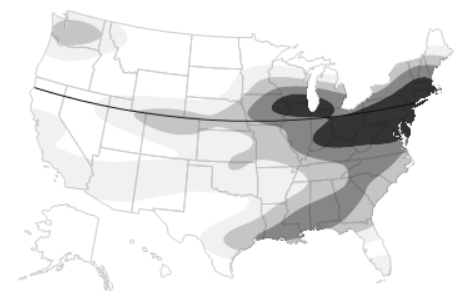

图 12.42 已剪切的参考线和等高线

提示：

• “背景地图”窗口中显示的边界安装在 JMP Maps 安装文件夹中。请参见定制地图文件，了解有关自行添加边界的详细信息。

• 脚本可提供其他选项，如：在矩阵或字符串中指定剪切路径。请参见《Scripting Guide》中的Clip Display Segs in Graphics。
