混料刻画器

“拟合模型”报表也包含一个混料刻画器，可用于直观演示和优化混料实验中的响应曲面。许多功能都与“等高线刻画器”中的功能相同，但有些功能是“混料刻画器”特有的：

• 三元图代替了笛卡尔图，该图可支持您一次查看三个混料因子。

• 若有超过三个因子，可通过单选按钮来选择要标绘的因子。

• 若对因子有约束，您可以在“下限”列和“上限”列中分别输入其下限和上限。该设置为刻画器中的非可行域着色。

点击“响应 Y”红色小三角并选择因子刻画 > 混料刻画器，以查看增塑剂数据的混料刻画器。

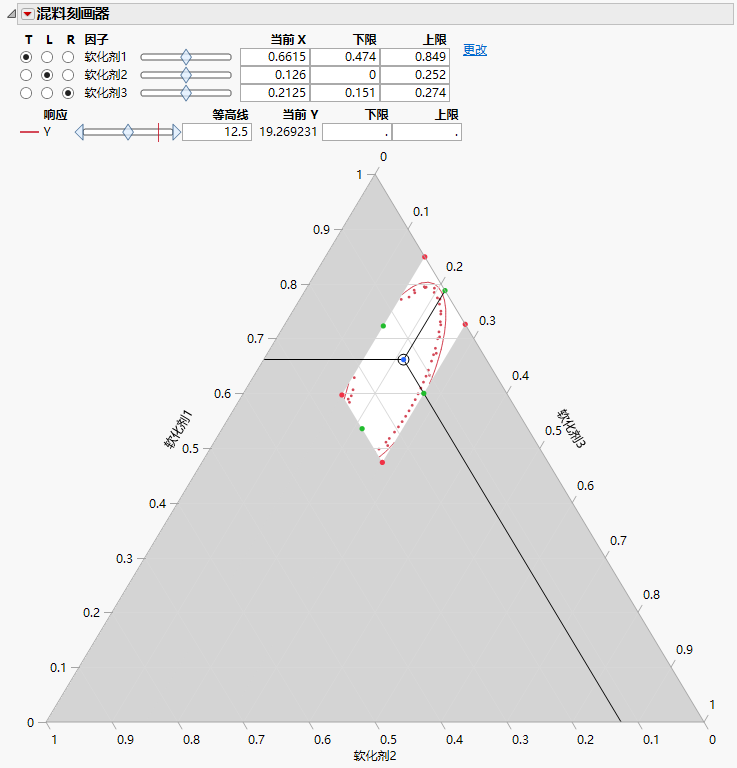

图 13.26 增塑剂示例的混料刻画器
