等高线图的更多示例
该示例演示如何创建三角测量数据表、变换三角测量以使用 Delaunay 三角形，以及过滤三角形的 Alpha 形状。
1.
选择帮助 > 样本数据库，然后打开 Cities.jmp。
2.
选择图形 > 等高线图。
3.
选择臭氧并点击 Y。
4.
选择 X 和 Y 并点击 X。
5.
选择填充区域。
6.
点击确定。
“‘臭氧’的等高线图”随即显示出来。
7.
从“等高线图”红色小三角菜单：
a.
选择变换 > 标准化范围。
不是使用 Delaunay 三角测量，而是将计算三角测量的方法更改为在 X 和 Y 中采用标准化尺度 ([0,1])。
选择显示控制面板。
Alpha 滑块随即显示。

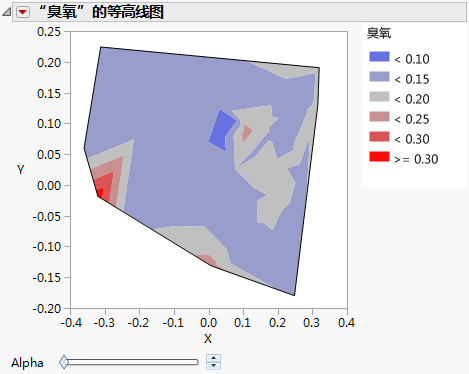

图 7.10 “臭氧”的等高线图
8.
点击并将 Alpha 滑块移至右侧。

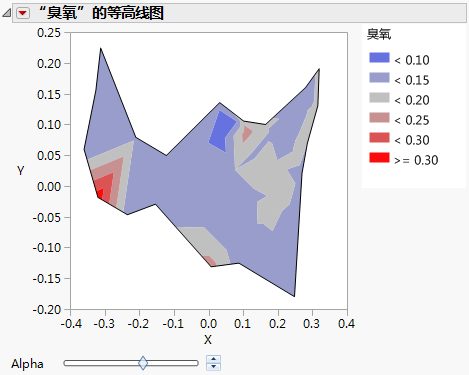

图 7.11 Alpha 形状过滤器
使用 Alpha 滑块过滤出较大的 Delaunay 三角测量区域。
