检查污染程度
使用 Cities.jmp 样本数据表，检查选定的美国各城市中不同污染指标测量值（臭氧和铅）的分布。
首先，检查选定城市中的臭氧水平。
1.
选择帮助 > 样本数据库，然后打开 Cities.jmp。
2.
选择图形 > 传统图形 > 矩形树图。
3.
选择人口并点击大小。
4.
选择城市并点击类别。
5.
选择 X 和 Y 并点击排序。
6.
选择臭氧并点击颜色。
7.
点击确定。
随即显示报表窗口。
图 11.16 选定城市的臭氧水平
从图 11.16中可看到：
•
洛杉矶的臭氧水平很高。它也是西部州，这由它在矩形树图中的位置得到反映。
•
芝加哥和休斯顿的臭氧水平略微偏高。
•
纽约和华盛顿的臭氧水平略微低于平均值。
接下来，检查选定城市的铅水平。执行与以前相同的步骤，但是用铅替代臭氧作为颜色变量的值。

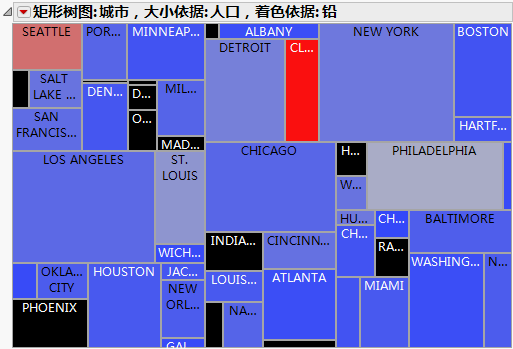

图 11.17 选定城市的铅水平
从图 11.17中可看到：
•
克利夫兰和西雅图的铅水平很高。克利夫兰靠近美国中部，西雅图位于西北部。这些位置通过它们在矩形树图中的位置得到反映。
•
有趣的是，大多数其他城市的铅水平相当低。
•
罗利和菲尼克斯的铅测量值为缺失值。
