检查汽车安全模式
该示例使用 Cars.jmp 样本数据表，其中包含汽车安全试验中的假人碰撞试验的碰撞测量值。比较不同汽车制造商品牌和型号在 1990 和 1991 年的相关测量值。
1.
选择帮助 > 样本数据库，然后打开 Cars.jmp。
过滤数据以只显示 1990 和 1991 年的数据并创建 Cars.jmp 数据表的子集。
2.
选择行 > 数据过滤器。
3.
选择制造年份。
4.
点击添加。
5.
选择 90 和 91（按下 Shift 键）。
对应于 1990 和 1991 年的行在数据表中突出显示。
6.
在数据表中，选择表 > 子集。
7.
确保选择选定行并点击确定。
将显示新的数据表（Cars 的子集），其中只包含对应于 1990 和 1991 年的数据。
现在，使用“Cars 的子集”数据表创建矩形树图。
1.
选择图形 > 传统图形 > 矩形树图。
2.
选择车重并点击大小。
3.
选择制造商和车型并点击类别。
4.
选择左腿承重并点击颜色。
左腿承重表示左腿减速带来的伤害指标测量值，减速越厉害伤害越严重。
5.
点击确定。
随即显示报表窗口。

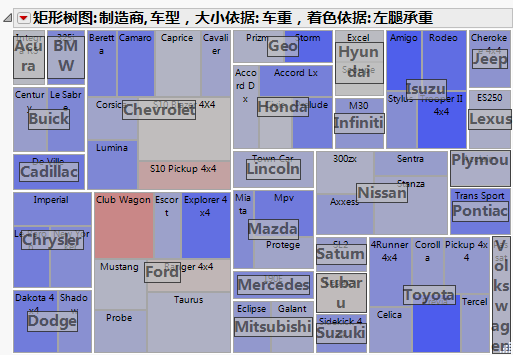

图 11.19 左腿减速伤害
从图 11.19中可看到：Club Wagon 和 S10 Pickup 4x4 具有最大的左腿减速伤害值。
您可以按以下方式检查其他安全测量值而无需重新启动“矩形树图”平台：
1.
从红色小三角菜单中选择更改颜色列。
2.
选择头部伤害标准。
3.
点击确定。
将更新矩形树图以反映头部伤害值而非左腿伤害值。

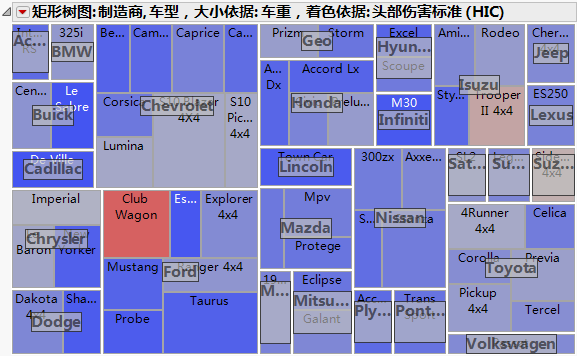

图 11.20 头部伤害
从图 11.20中可看到：
•
尽管 S10 Pickup 4x4 具有高的左腿减速伤害数，但是它具有较低的头部伤害数。
•
Club Wagon 除了具有高的左腿减速伤害数外，仍具有很高的头部伤害数。
•
Trooper II 4x4 具有低的左腿减速伤害数，但是具有高的头部伤害数。
