1.
|
|
2.
|
选择分析 > 质量和过程 > 控制图生成器。
|
|
3.
|
|
4.
|

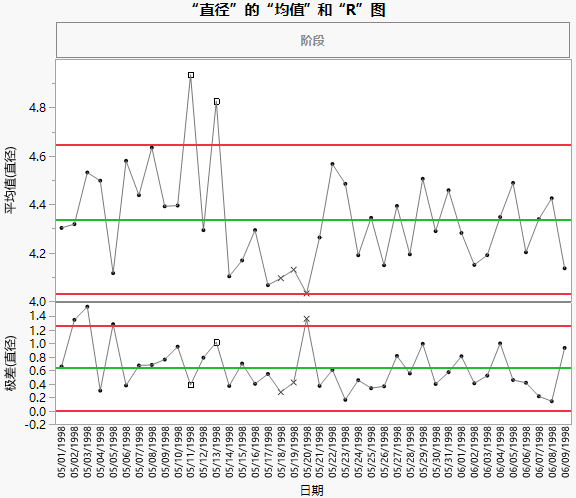

图 3.13 “直径”的控制图
|
5.
|
|
6.
|
在平均图中，右击并选择警告 > 检验超出界限。
|

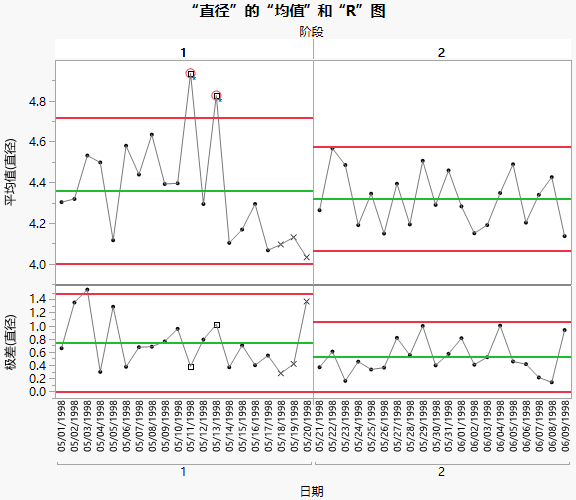

图 3.14 每个“阶段”的控制图
包括阶段变量意味着阶段 2 的控制限仅基于阶段 2 的数据。阶段 2 的所有观测都位于控制限内。因此，您可以推断出在作出调整后过程处于受控状态。
|
2.
|
选择允许范围。
|
|
3.
|
为最小值输入 -0.5（尺度最小值）。
|
|
4.
|
为最大值输入 19.5（分隔线）。
|
|
6.
|
点击添加。
|
|
7.
|
点击允许范围。
|
|
8.
|
为最小值输入 19.5（分隔线）。
|
|
9.
|
为最大值输入 39.5（轴的最大值）。
|
|
11.
|
点击添加。
|
|
12.
|
点击确定。
|

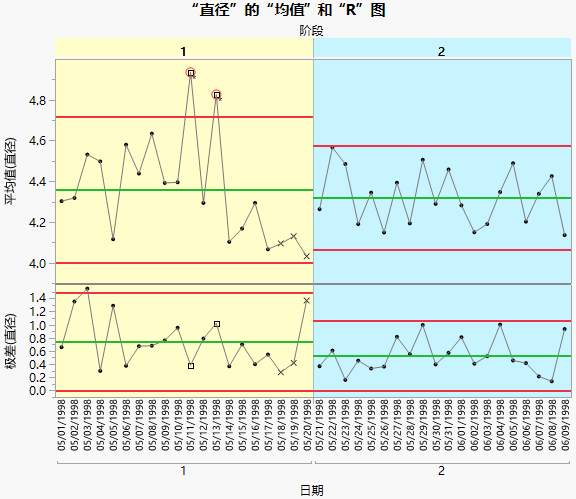

图 3.15 带有颜色的“直径”阶段
