“控制图生成器”示例
本例使用 Socket Thickness.jmp 样本数据表，其中包含插座厚度的测量值。生产过程中的缺陷数呈上升趋势，所以您想要调查原因。使用“控制图生成器”可调查数据中的变异以及过程是否受控。
1.
选择帮助 > 样本数据库，然后打开 Quality Control/Socket Thickness.jmp。
2.
选择分析 > 质量和过程 > 控制图生成器。
3.
将厚度拖至 Y 区域。
4.
将小时拖至子组区域（位于底部）。

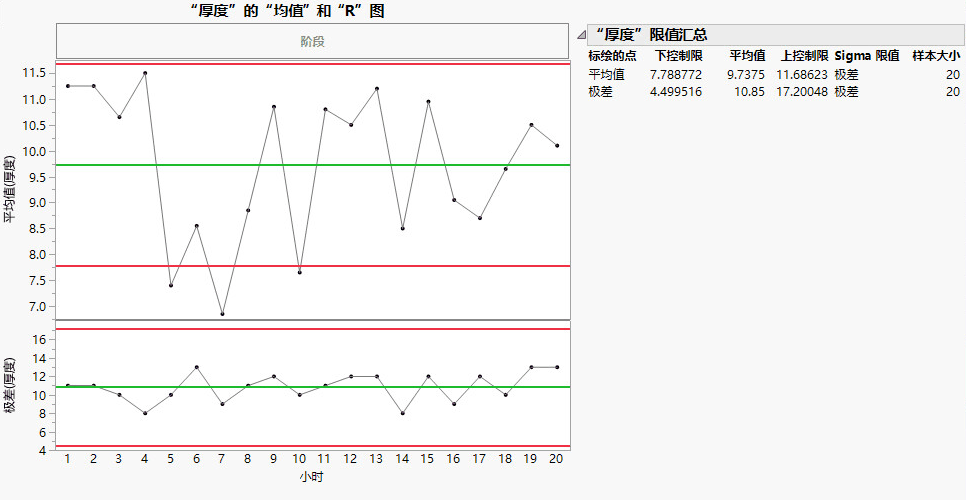

图 3.2 插座厚度控制图
通过查看平均图，您可以发现有若干点位于下控制限 7.788772 下方。您想要查看是否有其他变量导致了该问题。
5.
将插座孔拖入阶段区域。

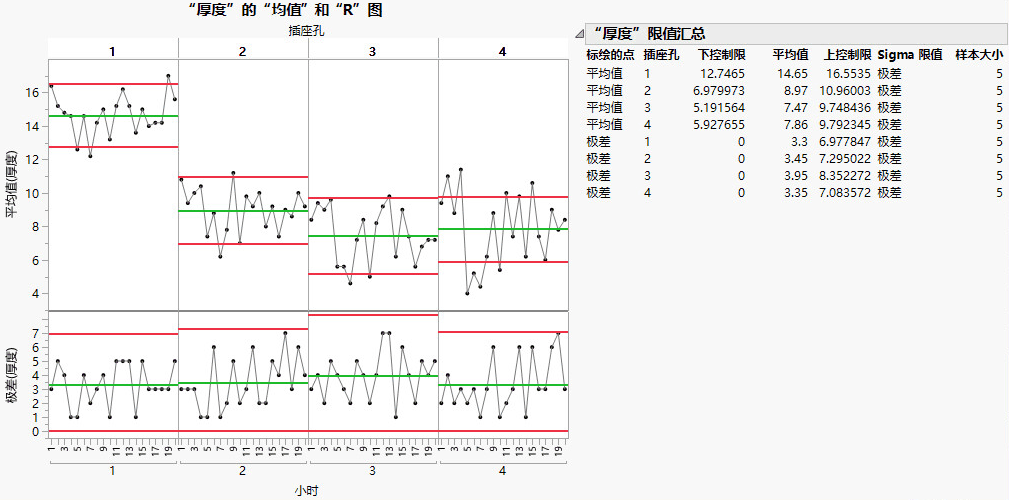

图 3.3 每个插座孔的控制图
从平均图中，您可以得到以下结论：
•
插座孔之间存在差异，每个插座孔都应该有单独的控制限。
•
插座孔 1 生产的插座的平均厚度较高，指示值得对插座孔之间的差异进行进一步调查。
•
所有插座孔都有位于控制限之外的点。因此，您应该为每个插座孔调查数据中为何缺乏控制。
每个插座孔的极差图显示子组内测量值处在受控状态。
