添加元件
位于工具栏中的“可靠性框图”绘制元素称为形状。元件一词是指表示系统组成部分的形状。
1.
点击“形状”工具栏上的“基本”图标 ，将该形状拖到系统关系图中“开始”方框的右侧。
2.
选择该标签，用“电源”替换“新建基本 1”，然后按 Enter 键。
图 11.3 “基本”形状
点击标签或形状后，连接箭头随即出现。这些箭头将在点击模板中的其他位置后消失。
3.
将第二个“基本”形状拖到“电源”形状的右侧。
4.
选择标签并键入“CPU”。
图 11.4 “系统关系图”示例
注意：您稍后将在对齐形状一节中对齐形状。
5.
将一个“并联”形状 拖到“CPU”形状右下方的位置。
6.
选择标签并键入“外设”。
7.
将“N 中取 K 个”形状 拖到“CPU”形状右上方的位置。
8.
选择标签并键入“硬盘驱动器”。

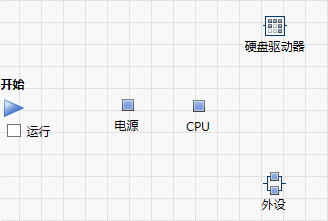

图 11.5 部分系统关系图
9.
将“结点”形状 拖到以前形状的右侧。
10.
选择标签并键入“连接”。
11.
将“串联”形状 拖到“结点”形状右侧的位置。
12.
选择标签并键入“输入设备”。

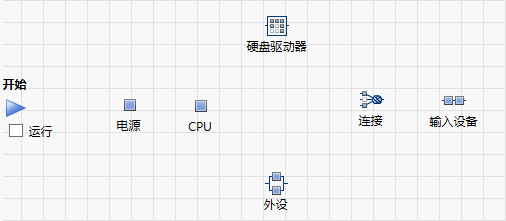

图 11.6 部分系统关系图
13.
将“基本”形状拖到“输入设备”形状右侧的位置。
14.
选择标签并键入“显示器”。

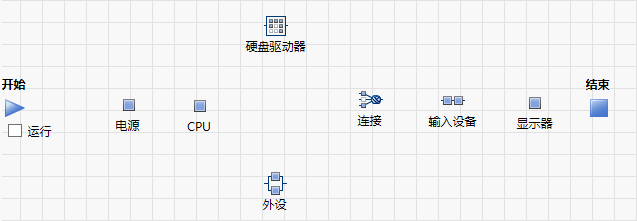

图 11.7显示输入了所有形状的关系图。
图 11.7 显示所有形状的系统关系图
15.
继续执行对齐形状的操作。
