连接形状
要连接形状，请选择某个形状以显示其连接箭头。假定您想要将形状 A 连接到形状 B。选择形状 A。将右箭头拖至形状 B 以指示形状 A 在形状 B 之前。将左箭头拖至形状 B 以指示形状 B 在形状 A 之前。要连接关系图中的形状，请选择右箭头以连接到序列中的下一个形状。
1.
选择“开始”方框（蓝箭头）以显示连接箭头。
2.
选择单个连接箭头 并将箭头拖到“电源”元件。
图 11.9 连接形状
3.
对于以下每个元件，点击第一个元件，选择其右连接箭头，然后将该箭头拖至第二个元件：
1.
电源 → CPU
2.
CPU → 硬盘驱动器
3.
CPU → 外设
4.
硬盘驱动器 → 连接
5.
外设 → 连接
6.
连接 → 输入设备
7.
输入设备 → 显示器
8.
显示器 →“结束”方框

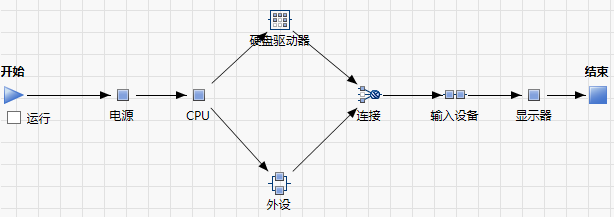

图 11.10显示连接了所有形状的关系图。
图 11.10 完成的系统关系图
4.
继续执行配置元件的操作。
