系统关系图通常包含许多单个元件。可以在叠加图中检查这些元件中每一个元件的可靠性函数。您可以查看列在“设计”和“逻辑库”面板中的每个系统关系图的元件叠加图。本节说明元件叠加图。这些图显示在报表的“刻画器”面板中。

注意：使用每个元件图的图例中的复选框，您可以选择要在该图中查看哪些元件。

选择显示元件分布函数可显示“可靠性框图”元件的分布函数的叠加图。

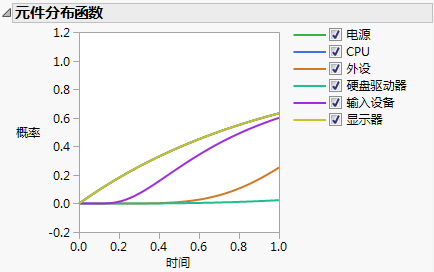

元件分布函数

选择显示元件可靠性函数可显示“可靠性框图”元件的可靠性函数的叠加图。

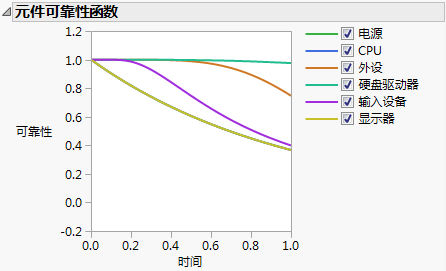

元件可靠性函数

选择显示元件密度函数可显示“可靠性框图”元件的密度函数的叠加图。

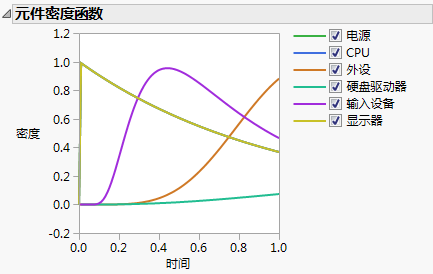

元件密度函数

选择显示元件危险率函数可显示“可靠性框图”元件的危险率函数的叠加图。

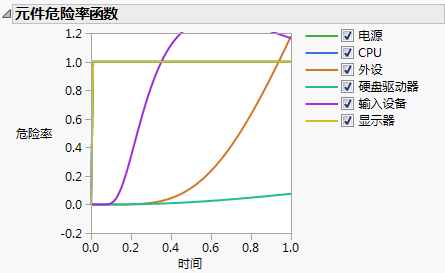

元件危险率函数

选择显示元件累积危险率函数可显示“可靠性框图”元件的累积危险率函数的叠加图。

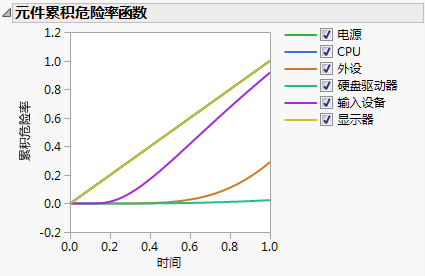

元件累积危险率函数
