小提琴图的示例

该示例使用为混合动力车辆收集的燃料经济性数据。您想了解按发动机类型划分的每加仑高速英里数(高速 MPG)的分布与每加仑市区英里数(市区 MPG)的分布有什么不同。

1. 选择帮助 > 样本数据库,然后打开 Hybrid Fuel Economy.jmp

2. 选择图形 > 图形生成器

3. 选择发动机并将它拖至 X 区域。

4. 选择市区 MPG 并将它拖至 Y 区域。

5. 选择高速 MPG 并将它拖至 Y 区域顶部。

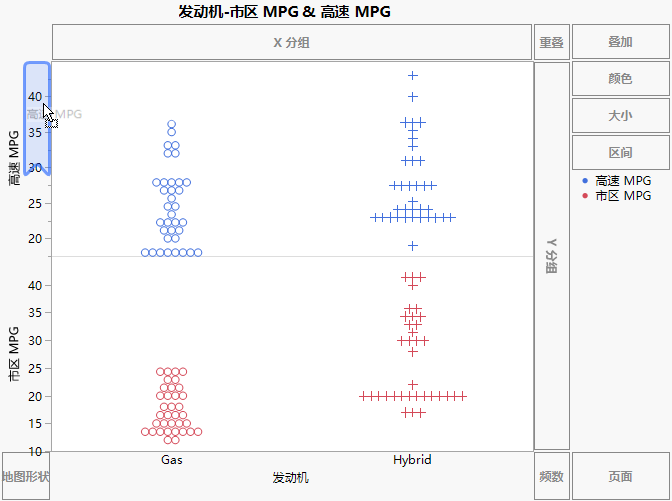

将“高速 MPG”拖到 Y 区域

6. 按 Ctrl,选择“等高线图”元素 并将它拖到图形。

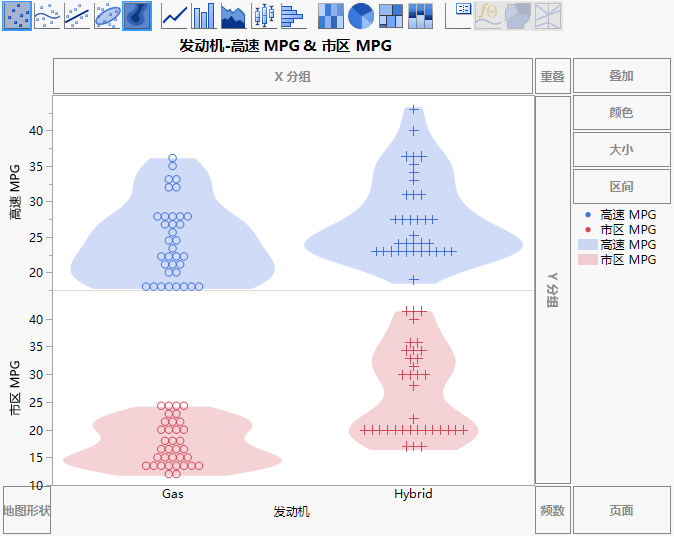

点图和小提琴图

7. (可选)点击完成

小提琴图基本上是一维等高线图。它们显示观测的密度轮廓,提供的信息与直方图或箱线图提供的信息类似。在该示例中,小提琴图显示两种发动机类型的市区和高速 MPG 各自的分布。您可以看到,天然气车辆和混合动力车辆的市区 MPG 差值大于高速 MPG 的差值。
