将代数可靠性打印至日志窗口命令可以将所选系统关系图的可靠性公式打印至“日志”窗口。
1. (仅限 Windows)选择视图 > 日志。
或
(仅限 macOS)选择窗口 > 日志。
2. 打开您创建的 exampleRBDcomplete.jsl 文件。
3. 在“设计”面板中,选择计算机。
4. 点击“计算机”红色小三角并选择将代数可靠性打印至日志窗口。
“日志”窗口显示选定框图的代数可靠性的公式。

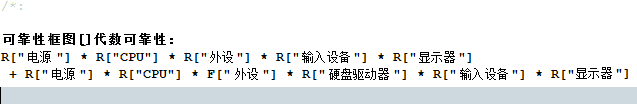

“日志”窗口中的代数可靠性
注意:可靠性公式使用“R”表示元件的可靠性,使用“F”表示元件失效的概率。
