提供多种刻画器来帮助您分析系统的可靠性属性。您可以查看列在“设计”和“逻辑库”面板中的每个系统关系图的刻画器。本节对这些刻画器进行说明。这些刻画器显示在报表的“刻画器”面板中。

刻画器的红色小三角选项

每个刻画器都有一个包含以下命令的红色小三角菜单：

重置因子网格

显示一个对话框，您可在其中输入用于控制显示的当前设置和值。有关设置因子网格的详细信息，请参见《刻画器指南》中的重置因子网格。

因子设置

选择该选项可配置刻画器的设置并链接这些刻画器。有关因子设置的详细信息，请参见《刻画器指南》中的因子设置。

注意：调整刻画器的 X 和 Y 轴可查看所需的图形部分。

“分布”刻画器显示系统作为时间函数的失效概率。默认显示系统的“分布”刻画器。

分布

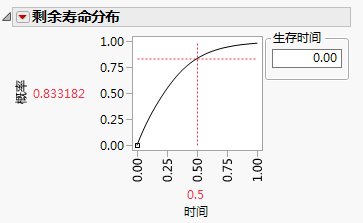

系统的“剩余寿命分布”刻画器显示系统的失效概率，前提是系统生存至指定的时间（指定为“生存时间”）。默认情况下，“生存时间”设置为 0，此时剩余寿命分布函数等同于分布函数。

输入生存时间的值，指示系统无故障生存的时间。作为输入值的替代方法，您可以选择图中原点处的小矩形并将它拖到右侧，以便动态地设置“生存时间”。

剩余寿命分布

系统的“可靠性”刻画器显示系统作为时间函数的正常使用的概率。可靠性函数亦称生存函数。

系统的“分位数”刻画器显示作为失效概率函数的时间。请注意，“分位数”函数是“分布”函数的反函数。

系统的“密度”刻画器显示与系统的失效分布函数关联的概率密度函数。

系统的“危险率”刻画器显示给定时间的瞬间失效率。

系统的“累积危险率”刻画器显示作为时间的函数的累积危险率函数。

累积危险率
