“可靠性框图”窗口

“可靠性框图”窗口包含以下面板:

设计:列出使用“可靠性框图”平台创建的系统关系图。

逻辑库:列出可在创建新系统关系图时重新使用的子系统设计。

注意:在“设计”和“逻辑库”面板中显示的每个系统关系图都包含它自己的红色小三角菜单。以上每个红色小三角菜单中的选项都在用于“设计”和“逻辑库”项的选项中说明。

工作区:显示“形状”工具栏、“系统关系图”和“预览”窗口。

提示:要隐藏“预览”窗口,请在“工作区”中右击,然后取消选择“预览”。

“刻画器”面板:显示“分布”刻画器、“配置”设置,以及各种系统和元件的刻画器和图,供您从“关系图”红色小三角菜单中选择。

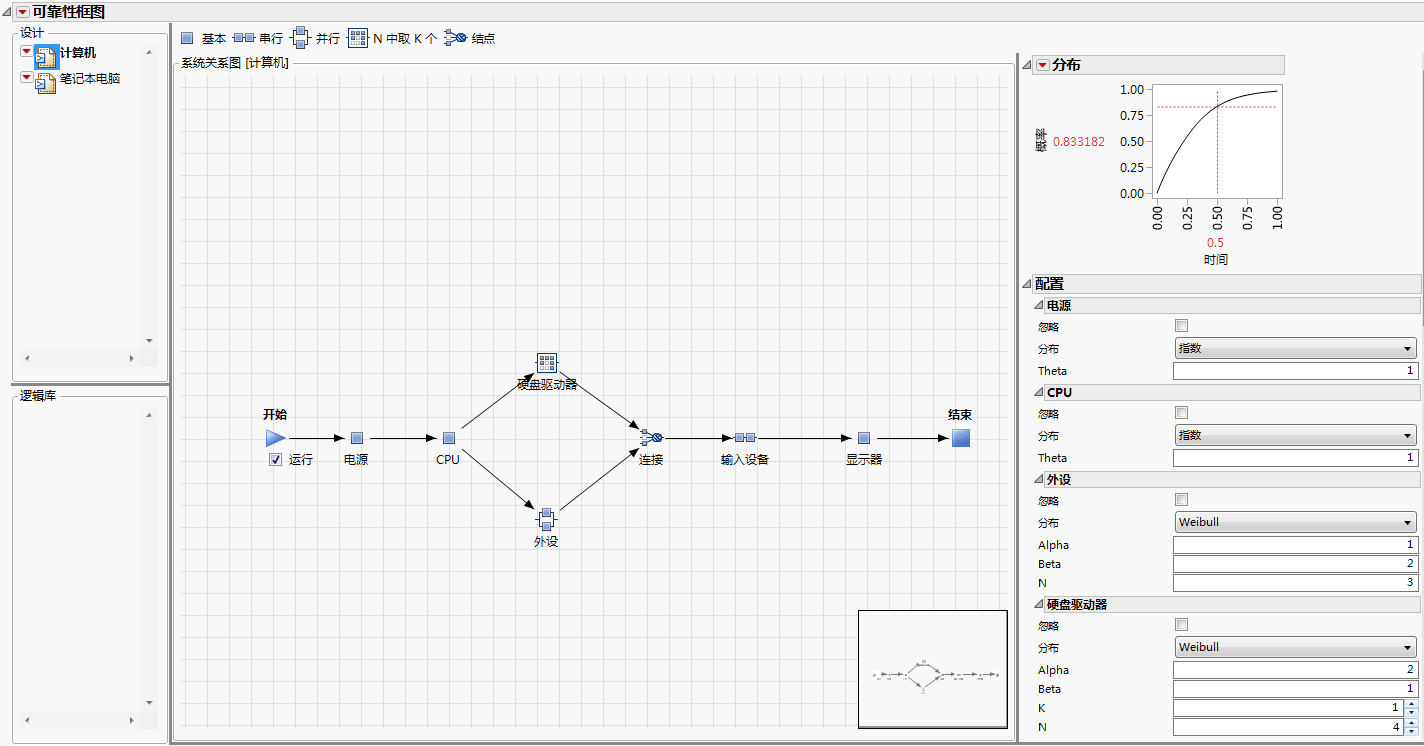

“可靠性框图”的示例

“形状”工具栏包括以下绘制工具:

将单个方框形状添加到系统关系图。

添加串联方框形状,该形状表示串联在一起的一组元件。所有元件都必须正常使用,整个系统才能正常使用。

添加并联方框形状,表示并联的一组元件。必须至少有一个元件正常使用,整个系统才能正常使用。

添加“n 中取 k 个”方框形状,您要在其中指定 kn。必须至少有 k 个元件正常使用,整个系统才能正常使用。

向系统关系图添加一个结点形状,以便连接具有不同“分布”属性设置的“并联”或“N 中取 K 个”元件。
