Überlagerungsdiagramme
Wie Streudiagramme zeigen Überlagerungsdiagramme die Beziehung zwischen zwei oder mehr Variablen. Wenn jedoch eine der Variablen eine Zeitvariable ist, zeigt ein Überlagerungsdiagramm Trends über den Zeitverlauf besser als dies Streudiagramme tun.
Abbildung 4.20 Beispiel eines Überlagerungsdiagramms
Hinweis: Um die Daten im Zeitverlauf auszugeben, können Sie auch die Funktion „Graphik erstellen“, Blasendiagramm, Qualitätsregelkarte und Variabilitätsdiagramm verwenden. Ausführliche Informationen zur Plattform „Graphik erstellen“ und zu Blasendiagrammen finden Sie im Kapitel Graph Builder im Buch Essential Graphing. Ausführliche Informationen zu Qualitätsregelkarten und Variabilitätsdiagrammen finden Sie im Kapitel Variability Gauge Charts und im Kapitel zu Variabilitätsdiagrammen und Qualitätsregelkarten im Buch Quality and Process Methods.
Szenario
Dieses Beispiel verwendet die Datentabelle Stock Prices.jmp, die Daten über den Kurs einer Aktie über eine Dreimonatsperiode enthält.
Ein potenzieller Investor muss folgende Fragen untersuchen:
•
Hat sich der Schlusskurs der Aktie während der vergangenen drei Monate geändert?
Um diese Frage zu beantworten, verwenden Sie ein Überlagerungsdiagramm des Börsenschlusspreises über die gesamte Periode.
•
In welcher Beziehung stehen die Höchst- und Niedrigstkurse der Aktie zueinander?
Um diese Frage zu beantworten, verwenden Sie ein anderes Überlagerungsdiagramm der Höchst- und Tiefstkurse über die gesamte Periode.
Erstellen Sie das erste Überlagerungsdiagramm, um die erste Frage zu beantworten, und dann das zweite Überlagerungsdiagramm, um die zweite Frage zu beantworten.
Überlagerungsdiagramm des Aktienkurses über die Zeit erstellen
1.
Wählen Sie Hilfe > Beispieldatenbibliothek und öffnen Sie Stock Prices.jmp.
2.
Wählen Sie Graph > Legacy > Überlagerungsdiagramm aus.
3.
Wählen Sie Close aus und klicken Sie auf Y.
4.
Wählen Sie Date aus und klicken Sie auf X.

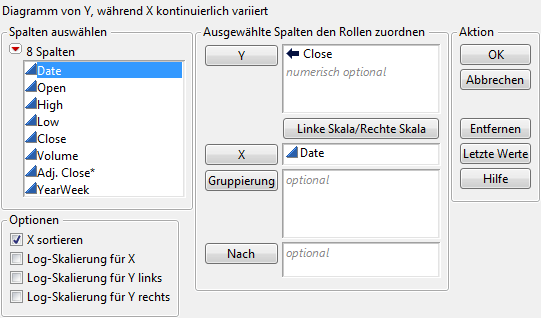

Abbildung 4.21 Fenster „Überlagerungsdiagramm“
5.
Klicken Sie auf OK.

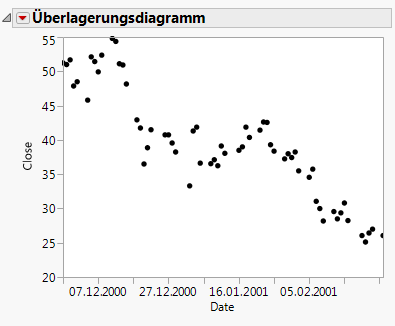

Abbildung 4.22 Überlagerungsdiagramm des Schlusskurses über die Zeit
Überlagerungsdiagramm interpretieren und damit interagieren
Das Überlagerungsdiagramm zeigt, dass der Aktienschlusskurs über die letzten Monate gefallen ist. Um den Trend klarer zu erkennen, verbinden Sie die Punkte und fügen Gitterlinien hinzu.
1.
Im roten Dreiecksmenü wählen Sie Über fehlende Werte verbinden aus.
2.
Doppelklicken Sie auf die Y-Achse.
3.
Wählen Sie das Kontrollkästchen Hauptgitterlinien.
4.
Klicken Sie auf OK.

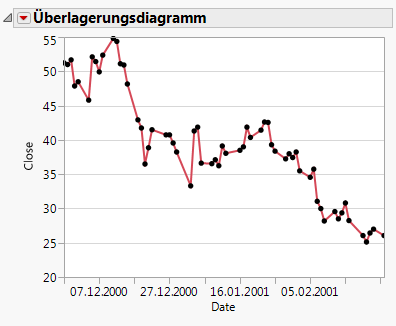

Abbildung 4.23 Verbundene Punkte und Gitterlinien
Der potenzielle Investor sieht, dass in den letzten drei Monaten der Kurs zwar gestiegen und gefallen ist, der allgemeine Trend aber abwärts zeigt.
Überlagerungsdiagramm der Höchst- und Niedrigstkurse der Aktie erstellen
Verwenden Sie ein Überlagerungsdiagramm zur Ausgabe von mehr als einer Y-Variablen. Beispiel: Angenommen, Sie möchten die Höchst- und Niedrigstkurse in demselben Diagramm anzeigen.
1.
Befolgen Sie die Schritte in Überlagerungsdiagramm des Aktienkurses über die Zeit erstellen und weisen Sie dieses Mal sowohl High als auch Low der Y-Rolle hinzu.
2.
Verbinden Sie die Punkte und fügen Sie Gitterlinien gemäß Überlagerungsdiagramm interpretieren und damit interagieren hinzu.

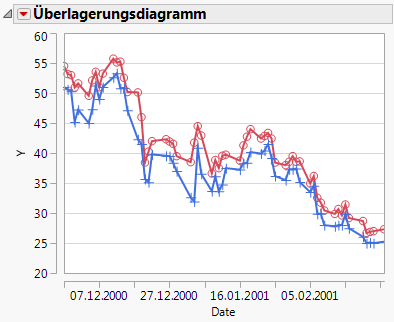

Abbildung 4.24 Zwei Y-Variable
Die Legende unten im Diagramm zeigt die Farben und Marker, die für die Variablen High und Low im Graph verwendet wurden. Das Überlagerungsdiagramm zeigt, dass die Kurswerte High und Low einander sehr eng folgen.
Fragen beantworten
Beide Überlagerungsdiagramme beantworten die beiden Fragen, die am Beginn dieses Beispiels gestellt wurden.
•
Das erste Diagramm zeigt, dass der Preis dieser Aktie nicht gleich geblieben, sondern gefallen ist.
•
Das zweite Diagramme zeigt, dass die Höchst- und Tiefstkurse dieser Aktie keine großen Unterschiede aufweisen. Der Aktienpreis schwankt nicht heftig an einem bestimmten Tag.
