これらの管理限界やパラメータの値を指定したい場合には、それらの値を「限界値テーブル」としてJMPデータテーブルに保存しておくか、JMPデータテーブル内の工程変数列に列プロパティとして保存しておきます。限界値テーブルに保存された管理限界は、起動ダイアログにある［限界値の取得］オプションによって読み込むことができます。
ヒント: 仕様限界を複数の列に同時に追加するには、『品質と工程』の付録「統計的詳細」を参照してください。
最も簡単に限界値テーブルを作成する方法は、管理図のプラットフォームで計算された結果を保存することです。各管理図の赤い三角ボタンのメニューにある［限界値の保存］コマンドを使えば、標本の値から計算された管理限界値が自動的に保存されます。限界値テーブルに保存されるデータの種類は、管理図の種類によって異なります。また、独自の限界値テーブルを作成することも可能です。
|
管理図ビルダー以外のすべて
|
||
|
管理図ビルダー以外のすべて
|
||
|
C・U
|
||
|
NP・P
|
||
|
_LCL・_UCL
|
||
|
R・移動平均
|
||
|
_LCLR、_UCLR
|
R・移動平均
|
R管理図または移動範囲管理図の下側管理限界。
R管理図または移動範囲管理図の上側管理限界。
|
|
S管理図における、標準偏差の平均、上側および下側管理限界。
|
||
管理限界値を保存するには、新しいデータテーブルに保存するか、応答列における列プロパティに保存します。［新しいテーブルに］コマンドで管理限界を保存する場合、データテーブルに書き込まれる限界値キーワードは、表示されている管理図の種類によって異なります。

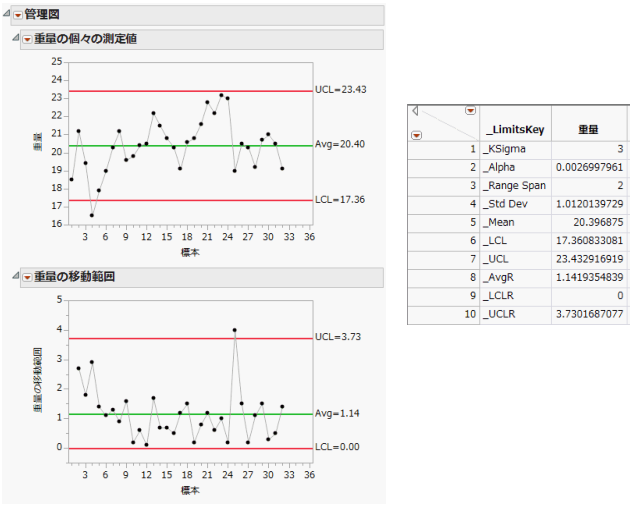

データテーブルに限界値を保存する例は、「Coating.jmp」で［限界値の保存］を実行したときに作成されるデータテーブルの例です。この図では、「_Mean」（平均）・「_LCL」（下側管理限界）・「_UCL」（上側管理限界）値行に保存されている値は、個々の測定値に対する管理図のものです。一方、接尾辞にRがついている値（「_AvgR」（範囲の平均）・「_LCLR」（範囲の下側管理限界）・「_UCLR」（範囲の上側管理限界））は、移動範囲管理図のものです。この限界値テーブルを使って再び同じ種類の管理図を作成する場合、「_LimitsKey」列のキーワードで限界値が区別されます。
図4.15 データテーブルに限界値を保存する例
「_KSigma」（Kシグマ）・「_Alpha」（有意水準）・「_Range Span」（移動範囲の区間）の値は「管理図」起動ウィンドウで指定できます。JMPでは、設定値の検索は常にウィンドウ内から行われ、 ウィンドウで指定された設定値のほうが限界値テーブルの値よりも優先します。
未知のキーワードを含んだ行と、行の属性が「除外された行」となっているものは無視されます。「_Range Span」・「_KSigma」・「_Alpha」・「_Sample Size」（標本サイズ）以外では、値が指定されていない場合、それらの統計量や管理限界はデータから推定されます。
