次の例では、「Coating.jmp」データテーブルを使います。分析対象となる品質特性は「重量」列で、 サブグループの標本サイズは4に設定してあります。工程のX̅-R管理図は「Coating」データの計量値管理図のようになります。
|
1.
|
|
2.
|
［分析］>［品質と工程］>［管理図］>［XBar］を選択します。
|
［XBar］と［R(Range:範囲)］が選択されていることを確認します。
|
3.
|
「重量」を選択し、［工程］をクリックします。
|
|
4.
|
「サンプル」を選択し、［標本ラベル］をクリックします。
|
|
5.
|
［OK］をクリックします。
|

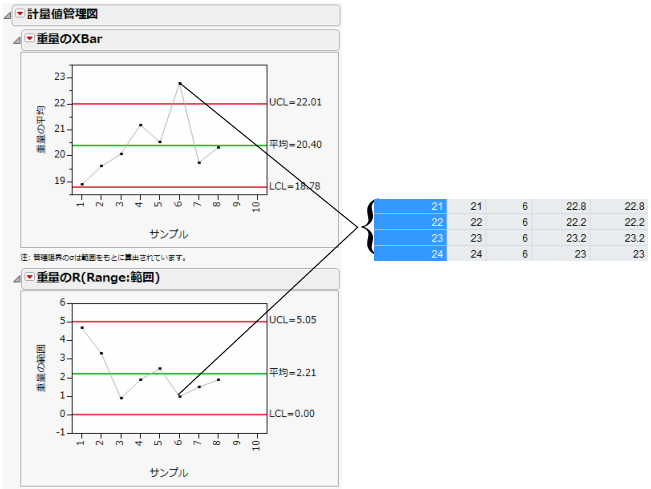

図4.17 「Coating」データの計量値管理図
|
6.
|
「重量」のXBar管理図で右クリックし、［チャートオプション］>［箱ひげ図］を選択します。
|
図4.18 「Coating」データの箱ひげ図
「Coating」データの箱ひげ図の箱ひげ図を見ると、標本6は値が大きく、範囲が狭いことがわかります。
