サンプルデータの「Quality Control」フォルダの「Pickles.jmp」データは、ピクルスのバットに含まれた酸度をまとめたものです。ピクルスは酸に敏感な上に大きなバットで製造されるため、酸度が高すぎるとバット全体が不良品になってしまいます。4つのバット内の酸度を、毎日午後1時・2時・3時に計測し、 日付・時刻・酸度の測定値をデータテーブルにまとめました。IR管理図(個々の測定値と移動範囲の管理図)を作成し、横軸に日付のラベルを表示します。
1.
[ヘルプ]>[サンプルデータライブラリ]を選択し、「Quality Control」フォルダにある「Pickles.jmp」を開きます。
3.
管理図の種類として[個々の測定値][移動範囲(平均)]を選択します。
4.
「酸度」を選択し、[工程]をクリックします。
5.
「日付」を選択し、[標本ラベル]をクリックします。
6.
[OK]をクリックします。
「Pickles」データの個々の測定値および移動範囲の管理図にある個々の測定値と移動範囲の管理図では、各バット内の酸度が監視できます。

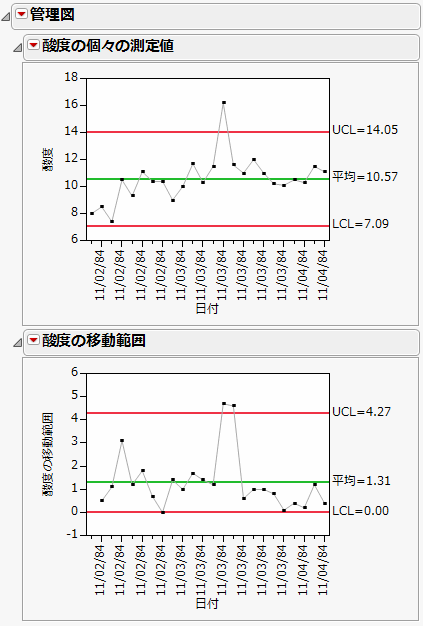

図4.20 「Pickles」データの個々の測定値および移動範囲の管理図
