アクションの設定

システムダイヤグラムでアクションを選択すると、「設定」パネルにその設定内容が表示されます。アクション名は、他のアクションと区別しやすいように変更できます。デフォルトでは、アクションは即時に完了します。「完了時間のオプション」で、デフォルトの［即時］以外のオプションを選択することができます。

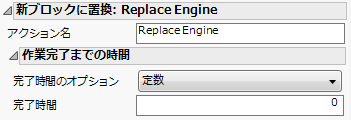

図12.9 アクションの設定

「完了時間のオプション」には次のオプションがあります。

即時（デフォルト）

これを指定すると、アクションは開始したと同時に完了します。

定数

アクションを開始してから完了するまでの間隔が、指定された定数の間隔に設定されます。

選択

カンマで区切って指定した値から、ランダムに間隔が選択されます。

一様

指定した最小値と最大値の一様分布からの乱数によって、ランダムに間隔が生成されます。

三角

指定した最小値・最頻値・最大値の三角分布からの乱数によって、ランダムに間隔が生成されます。

正規

指定した平均値と標準偏差の正規分布からの乱数により、ランダムに間隔が生成されます。
