Image shown here部品の追加

信頼性ブロック図のツールバーに用意されている描画要素をここでは「図形」と呼びます。また、各図形に対応したシステムの要素のことを「部品」と呼びます。

1. 図形ツールバーの[基本]アイコン(Image shown here)をクリックし、それを「システムダイヤグラム」の「開始」ブロックの右側にドラッグします。

2. ラベルを選択して、「新規基本1」を「電源」に変更し、Enterキーを押します。

図11.3 基本図形

Image shown here

ラベルまたは図形をクリックすると、接続矢印が表示されます。テンプレート内の任意の場所をクリックすると矢印は消えます。

3. [基本]アイコンをクリックし、それを「電源」図形の右側にドラッグします。

4. ラベルを選択して「CPU」と入力します。

図11.4 「システムダイヤグラム」の例

Image shown here

注: 図形の整列は後ほど、図形の整列の節で行います。

5. [並列]アイコン(Image shown here)をクリックし、「CPU」図形の右下にドラッグします。

6. ラベルを選択して「周辺機器」と入力します。

7. [K out of N]アイコン(Image shown here)をクリックし、「CPU」図形の右上にドラッグします。

8. ラベルを選択して「HD」と入力します。

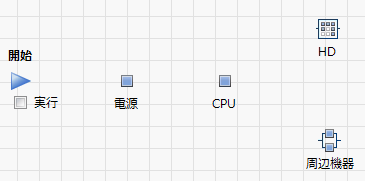

図11.5 システムダイヤグラムの一部

Image shown here

9. [合流点]アイコン(Image shown here)をクリックし、前述の図形の右側にドラッグします。

10. ラベルを選択して「連結」と入力します。

11. [直列]アイコン(Image shown here)をクリックし、先の合流点図形の右側にドラッグします。

12. ラベルを選択して「入力装置」と入力します。

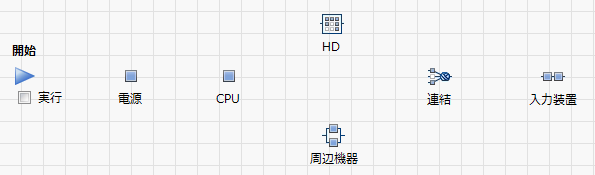

図11.6 システムダイヤグラムの一部

Image shown here

13. [基本]アイコンをクリックし、「入力装置」図形の右側にドラッグします。

14. ラベルを選択して「モニタ」と入力します。

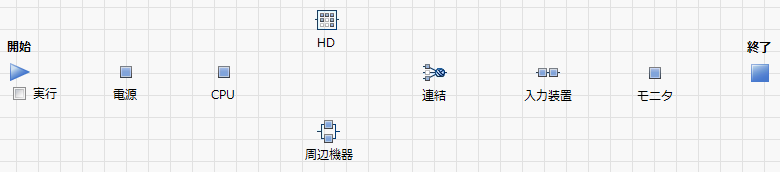

図11.7 すべての図形が表示されたシステムダイヤグラム

Image shown here

15. 図形の整列に進みます。
