グラフのディスプレイセグメントをクリッピングする

ディスプレイセグメント(参照線、グリッド線、等高線など)は、元となるデータの自然な境界に合わせてクリッピングできます。これにより、境界線がよく見えるようになります。図12.29の例では、米国の地図の境界線でクリッピングされた等高線を示しています。

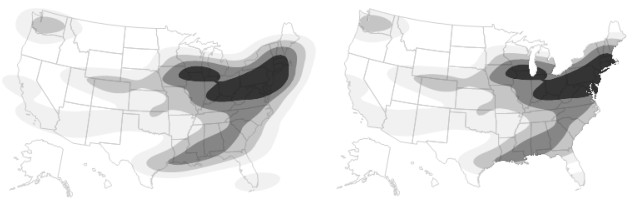

図12.29 クリッピングされていない境界(左)とクリッピングされた境界(右)

Image shown here

Contour SegオブジェクトにClip Shapeメッセージを送ってディスプレイセグメントをクリッピングします。

Open( "$SAMPLE_DATA/Cities.jmp" );
gb = Graph Builder(
	Size( 653, 396 ),
	Show Control Panel( 0 ),
	Variables( X( :経度 ), Y( :緯度 ) ),
	Elements( Contour( X, Y, Legend( 2 ) ) ),
	SendToReport(
		Dispatch(
			{},
			"Graph Builder",
			FrameBox,
			{Background Map( Boundaries( "US States" ) ), Grid Line Order( 2 ), Reference Line Order( 3 )}
		)
	)
);
cs = (gb << Report)[FrameBox( 1 )] << Find Seg( Contour Seg( 1 ) );

Wait( 2 );

cs << Clip Shape( Boundaries( "US States" ) );

ヒント: クリッピングを解除するには、Clip Shape(Empty())を送ります。

次に、クリッピングの形状を行列で定義する例を示します。

Open( "$SAMPLE_DATA/Big Class.jmp" );
gb = Graph Builder(
	Show Control Panel( 0 ),
	Variables( X( :Name("身長(インチ)") ), Y( ::Name("体重(ポンド)") ), Overlay( :性別 ) ),
	Elements( Contour( X, Y, Legend( 3 ) ) )
);
r = ( gb << Report );
cs = r[FrameBox( 1 )] << Find Seg( Contour Seg( 1 ) );
cs << Clip Shape( Path( [60 80 1, 50 140 2, 65 120 2, 70 65 -2] ) );

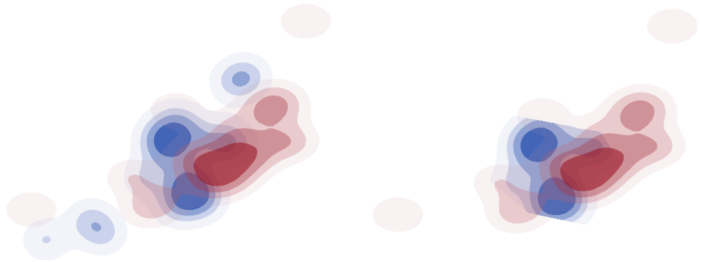

図12.30 クリッピングされていない等高線(左)とクリッピングされた等高線(右)

Image shown here

行列[60 80 1, 50 140 2, 65 120 2, 70 65 -2]は以下を示しています。

1. 60、80からスタートする。

2. 50、140に線を引く。

3. 65、120に線を引く。

4. 70、65に線を引く。

5. 最初の点に戻る。

より詳細な情報が必要な場合や、質問があるときは、JMPユーザーコミュニティで答えを見つけましょう (community.jmp.com).
