「曲面プロット」プラットフォームの起動

「曲面プロット」または「曲面プロファイル」は、次のいずれかの方法で起動できます。

「曲面プロット」プラットフォームを直接起動するには、[グラフ]メニューから[曲面プロット]を選択します。データテーブルが開いている場合は、図5.5のようなウィンドウが表示されます。曲面の描画にデータテーブルを使用したくない場合は、列を指定しないまま[OK]をクリックしてください。列を指定しなかった場合や、開かれているデータテーブルがない場合には、図5.13のような曲面プロットが表示されます。

モデルのプラットフォームの多くでも、赤い三角ボタンのメニューから、「曲面プロファイル」を起動することができます。赤い三角のメニューから[曲面プロファイル]を選択すると、曲面プロファイルが起動します。どのプラットフォームで[曲面プロファイル]を使用できるかについては、JMPプロファイルの場所を参照してください。

「モデルの比較」プラットフォームからも、「曲面プロファイル」プラットフォームを起動できます。まず、「モデルの比較」の赤い三角ボタンのメニューから[プロファイル]を選択します。次に、「プロファイル」の赤い三角ボタンのメニューから[曲面プロファイル]を選択してください。

Image shown here「計算式デポ」プラットフォームからも、「曲面プロファイル」プラットフォームを起動できます。まず、「計算式デポ」の赤い三角ボタンのメニューから[プロファイル]を選択し、対象のモデルを選択します。次に、「プロファイル」の赤い三角ボタンのメニューから[曲面プロファイル]を選択してください。

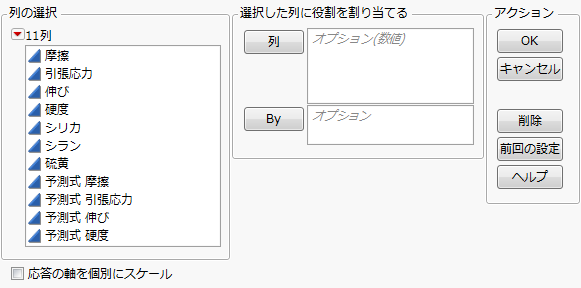

図5.5 「曲面プロット」起動ウィンドウ

Image shown here

プロットする列を指定します。[列]の役割を割り当てることができるのは数値変数だけです。

By

変数の水準ごとに個別に曲面プロットを作成する場合に、その変数を指定します。

応答の軸を個別にスケール

曲面プロットの従属変数(応答変数)ごとに異なるスケールを適用します。

注: オフにすると、すべての従属変数の軸スケールが、[列]の役割に最初に追加した項目のスケールと同じになります。
