Xbar-R管理図の例

次の例では、「Coating.jmp」データテーブルを使います。分析対象となる品質特性は「重量」列で、サブグループの標本サイズは4に設定してあります。この工程のXBar-R管理図は図M.18のようになります。

1. [ヘルプ]>[サンプルデータライブラリ]を選択し、「Quality Control」フォルダにある「Coating.jmp」を開きます。

2. [分析]>[品質と工程]>[旧機能の管理図]>[XBar]を選択します。

[XBar][R(Range:範囲)]が選択されていることを確認します。

3. 「重量」を選択し、[工程]をクリックします。

4. 「サンプル」を選択し、[標本ラベル]をクリックします。

5. [OK]をクリックします。

サンプル6は、工程が統計的管理状態にないことを示しています。標本の値を調べるには、どちらかの管理図上でサンプル6の点をクリックします。すると、対応する行がデータテーブル内で強調表示されます。

注: XBar管理図とS管理図を同時に選択した場合、XBar管理図の管理限界は標準偏差に基づいて計算されます。それ以外の場合は、XBar管理図の管理限界は範囲に基づいて計算されます。

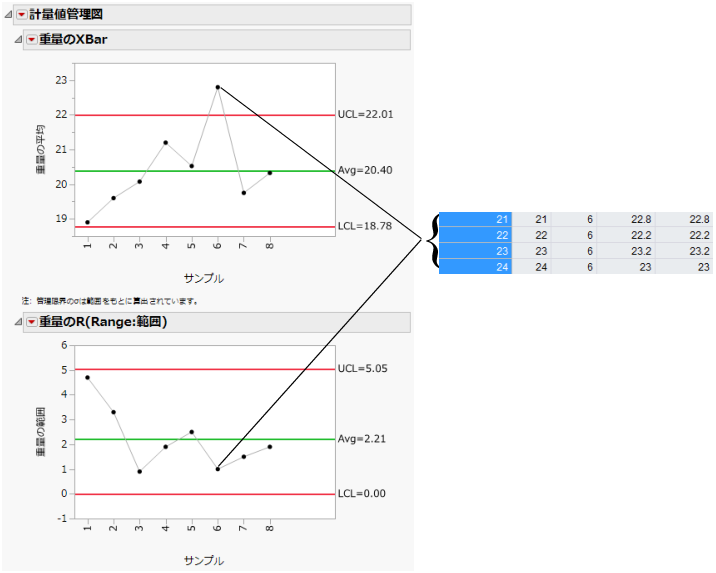

図M.18 「Coating」データの計量値管理図

Image shown here

6. 「重量」のXBar管理図で右クリックし、[チャートオプション]>[箱ひげ図]を選択します。

7. Y軸(重量の平均)をダブルクリックし、最小値を16に変更して[OK]をクリックします。

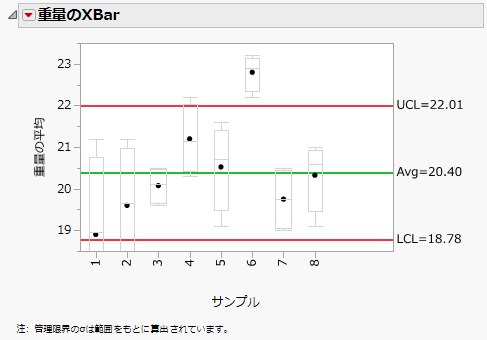

図M.19 「Coating」データの箱ひげ図

Image shown here

箱ひげ図を見ると、標本6は値が大きく、範囲が狭いことがわかります。
