「信頼性ブロック図」プラットフォームの使用例

この例では、信頼性ブロック図を描く方法を学びましょう。

1. ［分析］>［信頼性/生存時間分析］>［信頼性ブロック図］を選択します。

空の「信頼性ブロック図」ウィンドウが開きます。

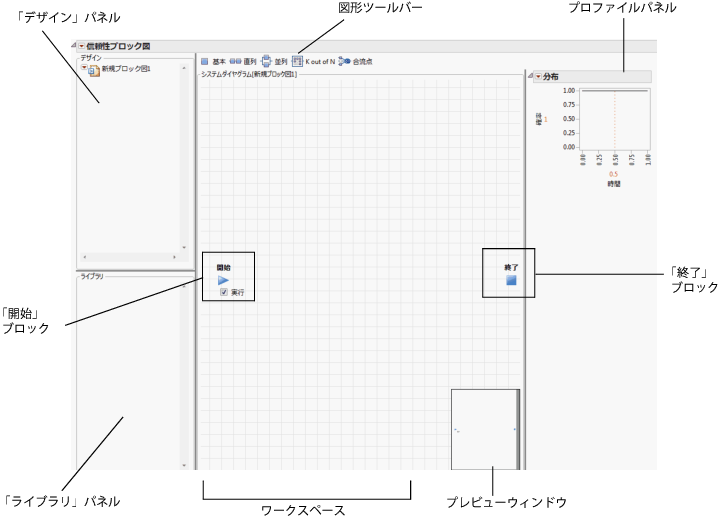

図11.2 新しい信頼性ブロック図

メモ: 「分布」プロファイルはデフォルトで表示されます。

2. 「デザイン」パネルで、「新規ブロック図1」を選択し、名前を「コンピュータ」に変更します。

ワークスペースのタイトル部が「システムダイヤグラム［コンピュータ］」に変化します。

3. 開始ブロックの下にある［実行］チェックボックスをオフにします。

［実行］をオンにしていると、たとえば、部品の追加・削除、部品構成の変更、接続線の追加・削除など、「システムダイヤグラム」を変更するたびに、図上の信頼性データが更新されます。

［実行］をオフにしている場合は、設定を変更しても信頼性データは更新されません。

ヒント: 大規模なシステムの図を作成する際は［実行］をオフにしておき、図が完成してから［実行］をオンにするとよいでしょう。

4. 部品の追加に進みます。
