限界のテーブル

限界のテーブルには、分析対象のデータで工程変数とグループ変数で定義された工程ごとに、1つの行を含めてください。限界のテーブルを使用する場合、「限界の指定」ウィンドウで変数に以下のような役割を割り当ててください。すべての役割に対して変数を指定する必要はありません。どの役割もオプションで、必須ではありません。

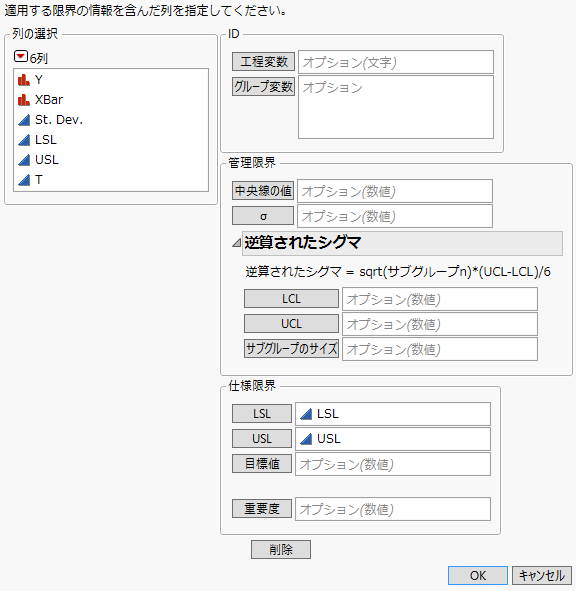

図23.6 「限界の指定」ウィンドウ

管理限界と仕様限界の列は、列名が、「Center」・「Sigma」・「LSL」・「USL」・「Target」となっているものは自動的に入力されます。また、列名が「Process Variable」・「Process」・「Column」・「Parameter」のいずれかになっている列は、［工程変数］のリストに自動入力されます。

なお、データテーブルにおいて管理限界は保存されているが「中央線の値」や「σ」が決められていない場合、［逆算されたシグマ］オプションを使用できます。

工程変数

工程変数の列名を含む列。

グループ変数

データをグループに分けるために用いる列。グループ変数は複数あっても構いません。

中央線の値

各工程の中央線として使用する値を含む列。通常は、該当の工程で収集された履歴データの平均を使用します。

σ

各工程の群内標準偏差の値を含む列。通常は、該当の工程で収集された履歴データの標準偏差を使用します。

逆算されたシグマ

指定された管理限界とサブグループのサイズから、σを逆算します。逆算されたシグマは次のように求められます。

σ = d(UCL - LCL)/6

上の式で、dはサブグループの標本サイズの平方根です。

LCL

各工程の下側管理限界（LCL; Lower Control Limit）を含む列。

UCL

各工程の上側管理限界（UCL; Upper Control Limit）を含む列。

サブグループのサイズ

各工程のサブグループの標本サイズを含む列。

LSL

各工程の下側仕様限界（LSL; Lower Specification Limit）を含む列。

USL

各工程の上側仕様限界（USL; Lower Specification Limit）を含む列。

目標値

各工程の目標値を含む列。

重要度

各工程の重要度を含む列。指定された［重要度］列の値を用いて、要約表は並べ替えられます。
