NP管理図の例

「Bottle Tops.jmp」サンプルデータは、ボトルキャップの製造工程をシミュレートした疑似データです。「標本」は各ボトルの標本ID番号です。「適合」は、ボトルのキャップが設計基準を満たしているかどうかを示します。「フェーズ」列では、工程を調整する前の期間を第1フェーズ、工程を調整した後の期間を第2フェーズとしています。工程の変更に関する注釈も記録されています。

1. ［ヘルプ］>［サンプルデータライブラリ］を選択し、「Quality Control」フォルダにある「Bottle Tops.jmp」を開きます。

2. ［分析］>［品質と工程］>［管理図ビルダー］を選択します。

3. 「標本」を「サブグループ」ゾーンにドラッグします。

4. 「適合」を「Y」ゾーンにドラッグします。

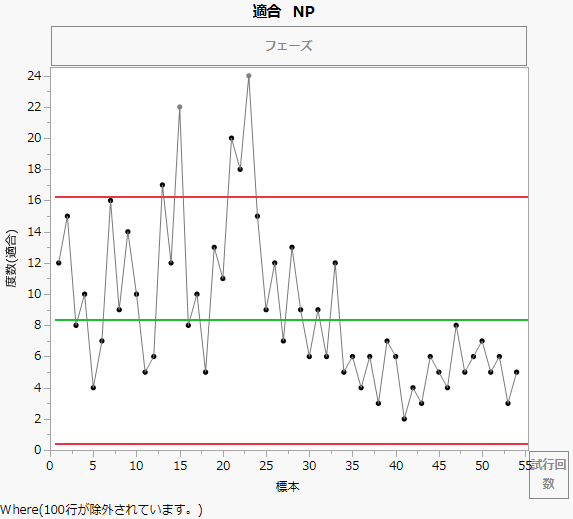

図3.24 不適合状態のNP管理図

当初の工程において不適合品が多く、5つの点（標本13, 15, 21, 22, 23）が上側管理限界の外側にあります。標本15には「new material」（新材料の導入）、標本23には「new operator」（新しいオペレーターの配属）が発生したいう注釈が記録されています。フェーズ1が終わった時点で製造機が調整されました。そのため、フェーズ2が管理状態にあるかどうかを評価するには、全期間のデータから求められた管理限界を使用するべきではありません。

各フェーズの管理限界を個別に計算するには、次の手順に従います。

5. 「フェーズ」を「フェーズ」ゾーンにドラッグします。

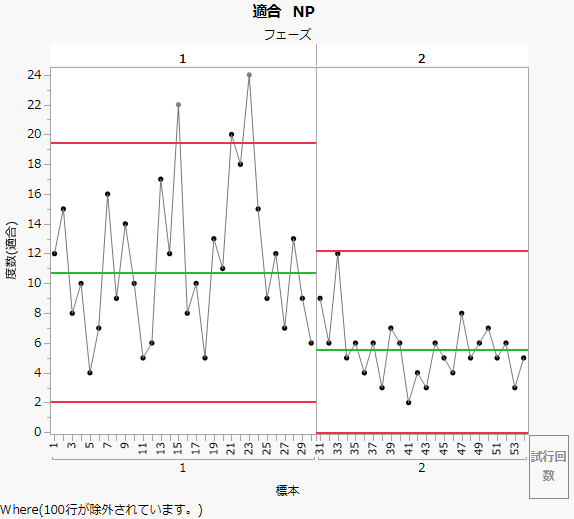

図3.25 フェーズがあるNP管理図

［フェーズ］変数を指定したことにより、フェーズ2の管理限界は、フェーズ2のデータのみから求められています。フェーズ2の観測値は、いずれも管理限界内に収まっています。このことから、製造機の調整後、工程は管理状態にあると結論することができます。
