個々の測定値管理図と移動範囲管理図の例

この例では、管理図ビルダーの対話型ワークスペースを使用して、ピクルスの酸度に関する管理図を作成します。4つのバット内の酸度を、毎日午後1時・2時・3時に計測し、日付・時刻・酸度の測定値をデータテーブルにまとめました。

1. ［ヘルプ］>［サンプルデータフォルダ］を選択し、「Quality Control」フォルダにある「Pickles.jmp」を開きます。

2. ［分析］>［品質と工程］>［管理図ビルダー］を選択します。

3. ［酸度］を「Y」役割にドラッグします。

4. 「管理図ビルダー」の赤い三角ボタンをクリックして、［限界値のラベルを表示］を選択します。

このオプションは、両方の管理図の管理限界と平均値にラベルを設定します。

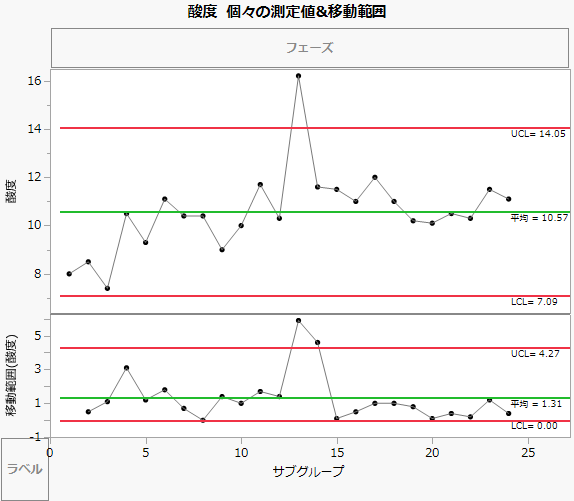

図3.15 「酸度」データに対する「個々の測定値」と「移動範囲」の管理図

個々の測定値と移動範囲の管理図では、各バット内の酸度が描かれています（サイズ1のサブグループ）。バット13において、上側管理限界14.05より酸度が高くなっています。

「メディアン移動範囲」管理図に変更することもできます。次の手順によって、メディアン移動範囲に変更できます。

5. 「限界[1]」アウトラインで、［σ］（シグマ）の設定を［メディアン移動範囲］に変更します。

6. 「限界[2]」アウトラインで、［σ］（シグマ）の設定を［メディアン移動範囲］に変更します。

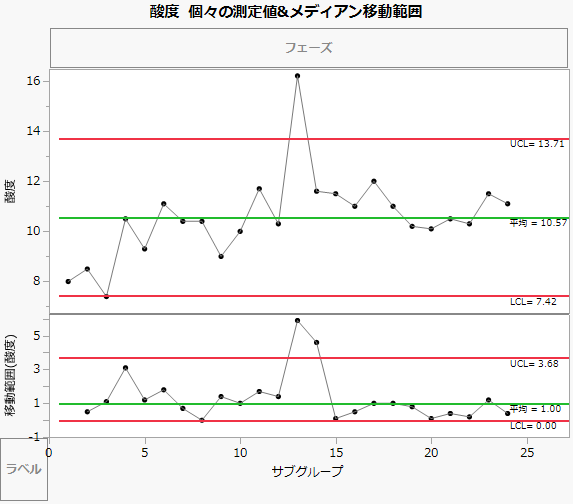

図3.16 「酸度」データに対する「個々の測定値」と「メディアン移動範囲」の管理図

変更された「個々の測定値とメディアン移動範囲」の管理図では、管理限界を求める時のシグマが、移動範囲の平均ではなく、移動範囲の中央値から算出されます。その結果、この例では、「酸度」の管理限界は多少狭くなります。
