等値面の例

この例では、3つ応答変数について、応答曲面の等値面を描きます。別の2つの応答が特定の値になる第3の応答値の集合を視覚的に眺めることがここでの目的です。等値面は、2次元上に描かれる等高線図を、3次元に拡張したものです。等値面を作成するには、独立変数が3つある計算式が必要です。解像度のスライダは、計算式をn × n × n個の点について評価するときのnの値を指定します。「従属変数」セクションにある「値」スライダは、等値面の値（等高線のレベル）を指定します。

1. ［ヘルプ］>［サンプルデータフォルダ］を選択し、「Tiretread.jmp」を開きます。

2. ［グラフ］>［曲面プロット］を選択します。

3. ［予測式 摩擦］・［予測式 引張応力］・［予測式 伸び］を選択し、［列］をクリックします。

4. ［OK］をクリックします。

5. 表示形式の設定パネルで、［等値面］を選択します。

6. 「従属変数」レポートで、3つの変数すべての「曲面」メニューから［両面］を選択します。

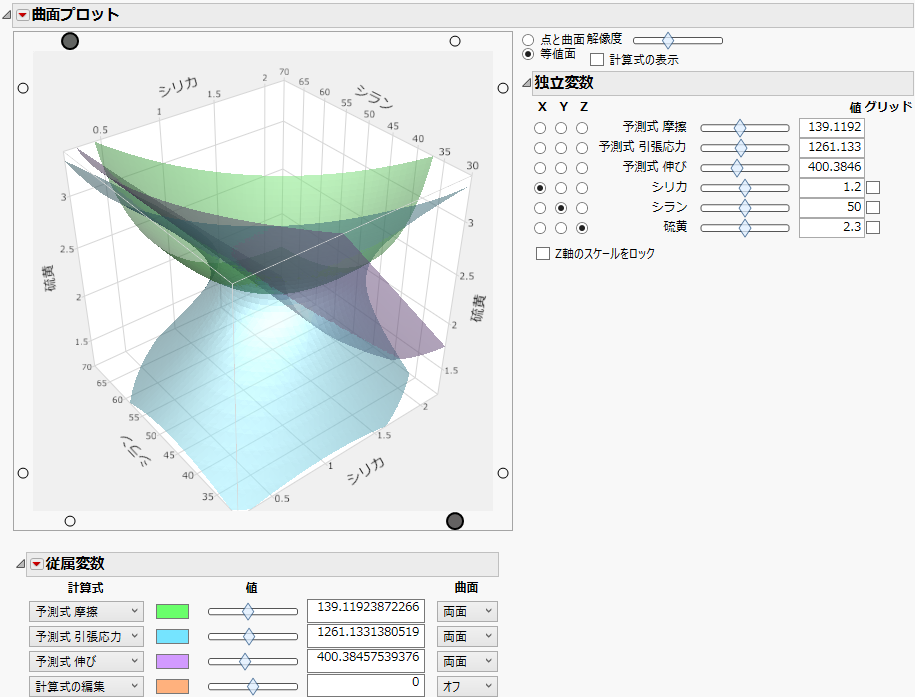

図5.14 3変数の等値面

「Tiretread」のデータにおいて、現在、描かれている等値面が「摩擦」と「伸び」で最低限、満たしていてほしい閾値を表しているとします。「引張応力」のスライダを動かせば、「引張応力」のどの値が他の2つの等値面によって示される許容範囲内にあるかがわかります。
