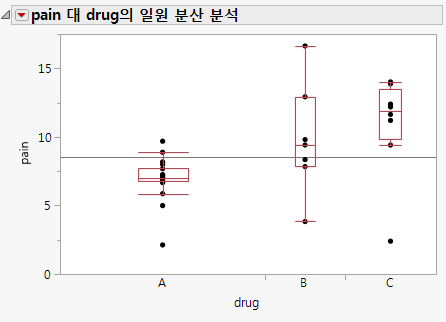

그림 4.17 병렬 상자 그림의 예
이 예에서는 세 가지 약물의 투약 시 환자 통증 측정 데이터가 포함된 Analgesics.jmp 데이터 테이블을 사용합니다.
|
•
|
약물마다 통증 조절 수준의 변동성이 다릅니까? 변동성이 높은 약물은 변동성이 낮은 약물보다 신뢰도가 떨어집니다.
|
|
1.
|
도움말 > 샘플 데이터 라이브러리를 선택하고 Analgesics.jmp를 엽니다.
|
|
2.
|
분석 > X로 Y 적합을 선택합니다.
|
|
3.
|
pain을 선택하고 Y, 반응을 클릭합니다.
|
|
4.
|
drug를 선택하고 X, 요인을 클릭합니다.
|

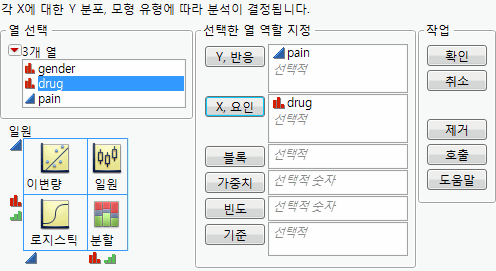

그림 4.18 X로 Y 적합 창
|
5.
|
확인을 클릭합니다.
|
|
6.
|
빨간색 삼각형 메뉴에서 표시 옵션 > 상자 그림을 선택합니다.
|

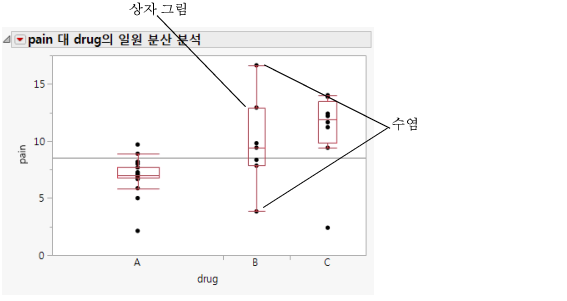

그림 4.19 병렬 상자 그림
병렬 상자 그림의 상자 그림에서는 다음을 알 수 있습니다.
