事件图
点击“事件图”展开图标可查看失效或删失时间图。对于数据表中的每一行，“事件图”都会显示一条水平线，指出行中的单元是否删失。若单元删失，水平线会指出删失的性质。删失信息通过以下方式传达：
• 已知行中的单元正常运行时的时间期间用实线表示。
• 显示缺陷项的数目清楚行中的单元是否正常运行时的时间期间用虚线表示。
• 一旦已知行中的单元失效，水平线即终止。
单个事件时间列
在 Fan.jmp 样本数据表中，有一个时间列指示失效时间。若失效时间未知，则在删失列中记录值“Censored”。所有删失单元都被认定为右删失。Figure 3.7显示了这些数据的事件图。
注意：要构造Figure 3.7 中的图，请选择帮助 > 样本数据库并打开 Reliability/Fan.jmp。点击寿命分布 — 指数脚本旁边的绿色小三角。点击事件图展开图标。

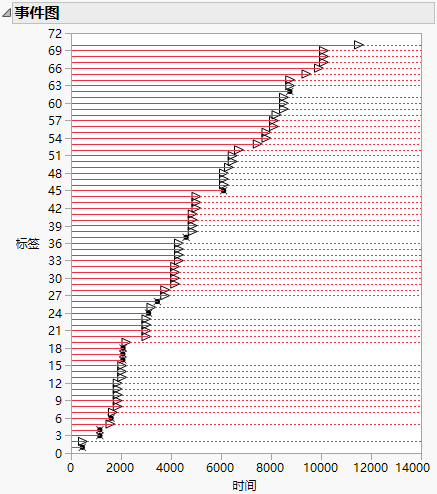

图 3.7 右删失数据的事件图
第 3 行中的单元在时间 1150 处失效。它的寿命通过在“时间”1150 处终止的一条水平实线表示。失效时间用“x”标记。
第 5 行中的单元右删失。已知它正常运行的最后时间为 1560。已知单元正常运行时的时间期间通过在“时间”1560 处终止的一条水平实线来表示。在“时间”1560 处标绘了一个右箭头。该水平线继续以虚线表示，指示失效时间未知但大于 1560。
两个事件时间列
Censor Labels.jmp 样本数据表中有两列：开始时间和结束时间。开始时间指示行中的单元最后知道的正常运行时间。结束时间指示该行中的单元最早知道的失效时间。
开始时间和结束时间值指示关于单元的以下信息：
• 第 1 行和第 2 行中的单元左删失。已知这些单元在结束时间列中的时间之前失效，但其精确失效时间未知。
• 第 3 行和第 4 行中的单元右删失。已知这些单元最后正常运行的时间是开始时间列中的时间，但其失效时间未知。
• 第 5 行和第 6 行中的单元区间删失。已知这些单元在开始时间与结束时间定义的区间内失效。
• 第 7 行和第 8 行中的单元未删失。它们的失效时间由开始时间和结束时间列中的值指定，这两个值是相同的。
Figure 3.8显示了这些数据的事件图。
注意：要构造Figure 3.8 中的图，请选择帮助 > 样本数据库并打开 Censor Labels.jmp。点击寿命分布脚本旁边的绿色小三角。

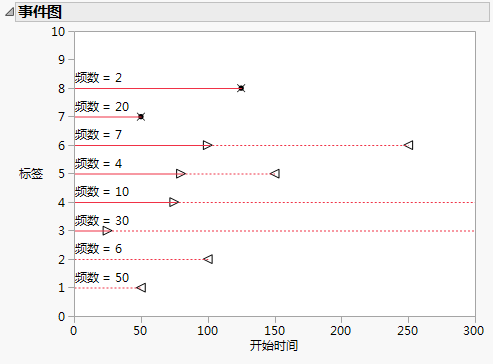

图 3.8 混合删失数据的事件图
各种删失类型按如下方式表示：
• 模式
指示右删失。单元在其最后一次检查时失效。
• 模式
指示左删失。单元在开始检验之后而在指示的时间之前失效，但不清楚其最后有效的时间。
• 模式
指示单元在两个箭头标记的时间区间内失效。
• 模式
指示无删失。单元在 x 标记的时间失效。
