启动“CUSUM 控制图”平台

通过选择分析 > 质量和过程 > 控制图 > CUSUM 控制图启动“CUSUM 控制图”平台。

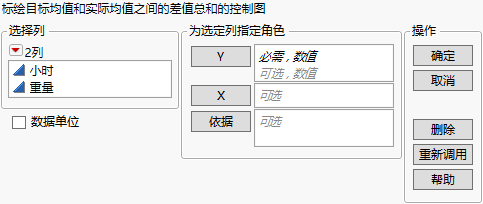

图 8.3 “CUSUM 控制图”启动窗口

有关“选择列”红色小三角菜单中选项的详细信息，请参见《使用 JMP》中的“列过滤器”菜单。

“CUSUM 控制图”平台启动窗口包含以下选项：

Y

标识您要绘图的变量。

注意：数据表中的行必须按照您希望其在控制图中显示的顺序排序。

X

标识一个子组变量，变量值用于标记水平轴。若该列的某个值多次出现，则每个 X 值处的平均响应将标绘在 CUSUM 图上。

依据

为依据变量的每个水平生成单独的报表。若分配了多个依据变量，则为依据变量水平的每种可能组合都生成一个单独的报表。

数据单位

指定在报表中使用数据单位而不是标准差单位。默认情况下，图和参数以标准差单位显示。不过，若您在启动窗口中选择“数据单位”选项，则图和参数以所分析的数据列的单位显示。

使用标准差单位时，h 和 k 参数的值不依赖于过程标准差。这可以算作一个优势。
