NP 图示例

Bottle Tops.jmp 样本数据包含某一瓶盖生产过程的模拟数据。样本是每个瓶子的样本 ID 号。状态指示瓶盖是否符合设计标准。在阶段列中，第一阶段代表过程调整前的时间。第二阶段代表过程调整后的时间。过程中有关更改的注释也包括在内。

1. 选择帮助 > 样本数据库，然后打开 Quality Control/Bottle Tops.jmp。

2. 选择分析 > 质量和过程 > 控制图生成器。

3. 将样本拖至子组角色。

4. 将状态拖至 Y 角色。

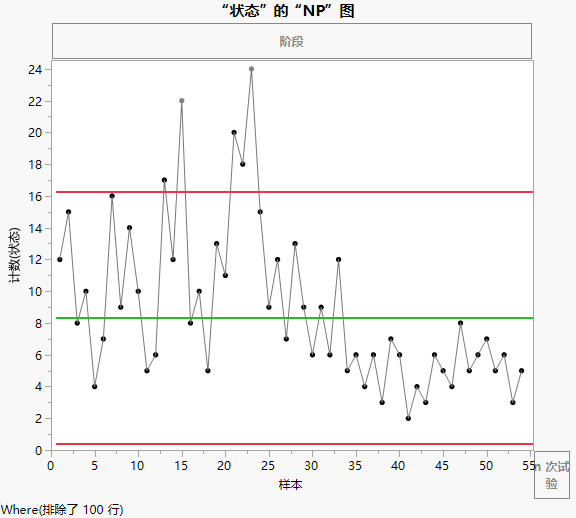

图 3.24 “状态”（不合格）的 NP 图

可以看出，原始观测有较高的变异性，共有五个观测（样本 13、15、21、22 和 23）位于上控制限之外。样本 15 和 23 的注释中指出过程中分别引入了新材料和新操作员。在该阶段末尾对生产设备进行了调整。因此，不应使用针对整个系列的控制限来评估阶段 2 中的控制。

要为每个阶段计算单独的控制限，请执行以下步骤：

5. 将阶段拖至阶段区域。

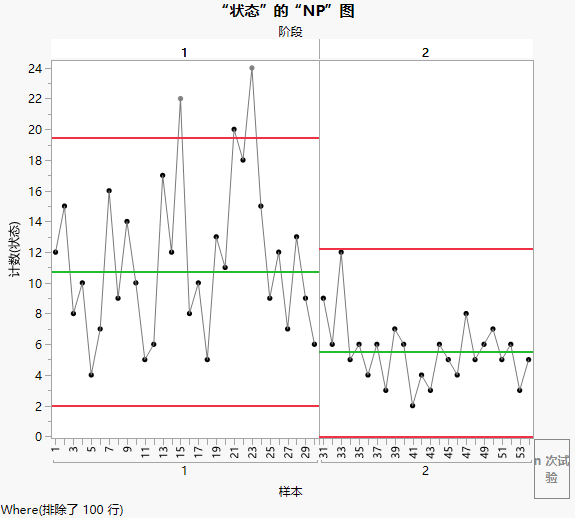

图 3.25 按“阶段”的 NP 图

包括“阶段”变量意味着阶段 2 的控制限仅基于阶段 2 的数据。阶段 2 的所有观测都位于控制限内。因此，您可以推断出在作出调整后过程处于受控状态。
