均值图和 R 图阶段示例

某一医用导管生产商收集了用于新样机的导管直径数据。收集的这些数据来自过去 40 天的生产数据。在最初 20 天（阶段 1）后，公司对生产设备进行了一些调整。现在需要分析这些数据以确定过去 20 天（阶段 2）的生产是否处在受控状态中。

1. 选择帮助 > 样本数据库，然后打开 Quality Control/Diameter.jmp。

2. 选择分析 > 质量和过程 > 控制图生成器。

3. 将直径拖至 Y 角色。

4. 将日期拖至子组角色（位于底部）。

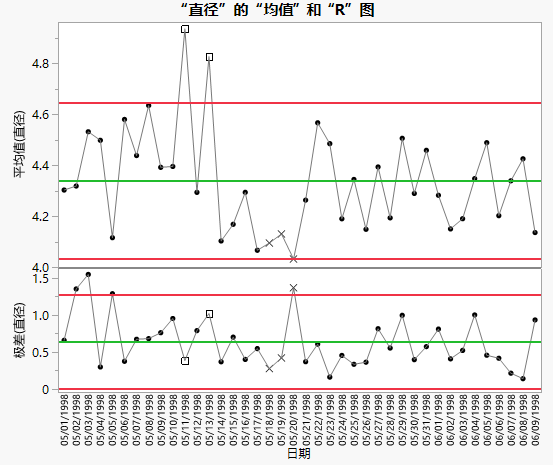

图 3.17 “直径”的控制图

可以看出，前 20 天的变异性较高，在平均值中，有三个观测超出了控制限。为此，生产商对生产设备进行了调整，并且引入了新的控制限。

要为每个阶段计算单独的控制限，请执行以下步骤：

5. 将阶段拖至阶段角色。

6. 在平均图中，右击并选择警告 > 检验超出界限。

7. 在“限值[1]”分级显示项中，选择区域着色。

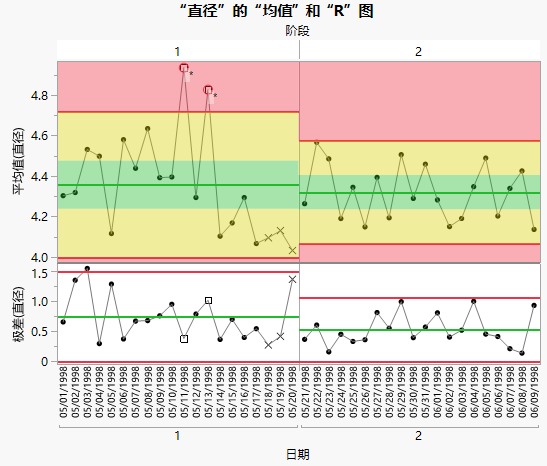

图 3.18 每个“阶段”的控制图

包括阶段变量意味着阶段 2 的控制限仅基于阶段 2 的数据。阶段 2 的所有观测都位于控制限内。这通过在图表上包含区域着色来突出显示。因此，您可以推断出在作出调整后过程处于受控状态。

依据另一个变量过滤控制图

Diameter.jmp 这一数据表为每个样本的机器操作员都包含一列。您可以将“本地数据过滤器”与“控制图生成器”配合使用，以显示一部分操作员的数据。

8. 点击控制图生成器红色小三角并取消选择显示排除区域。

禁用“显示排除区域”选项表示在“本地数据过滤器”中进行选择时，由“本地数据过滤器”中的设置排除的子组不再显示在控制图的水平轴上。因此，您只能看到关注的部分数据。

9. 点击控制图生成器红色小三角并选择本地数据过滤器。

10. 在“本地数据过滤器”中，先后点击操作员和 + 按钮。

11. 在“本地数据过滤器”中，选择标签为 RMM 的直条。

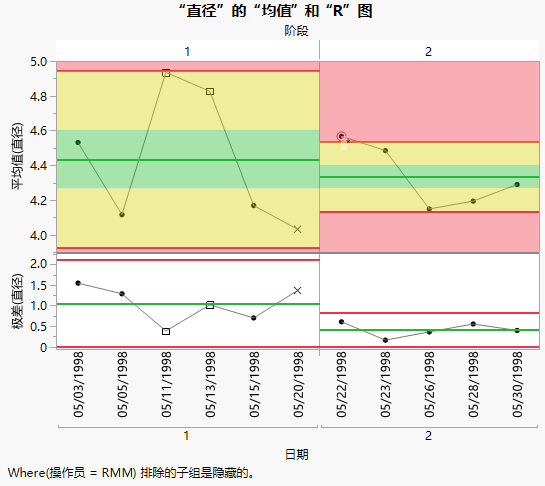

图 3.19 操作员 RMM 的“直径”的均值图和 R 图

均值图和 R 图现在仅显示 RMM 操作员的点，如图表下方的 Where() 语句所示。对两个阶段的限值进行了调整，以反映其他三个操作员的观测已被排除。
