在本例中,您将创建一个图表,该图表在 EWMA 控制图上叠加子组点和限值。这样您就可以在子组点的上下文中查看 EWMA 点。本例中使用的数据表包含磁体淬火时模拟的温度观测。当超导线圈的一部分进入电阻状态且温度升高时,就会发生磁体淬火。当这种情况发生时,聚变反应堆的安全壳就处于危险之中。需要立即切断磁体电源,以防止出现故障。
1. 选择帮助 > 样本数据文件夹,然后打开 Quality Control/Quench.jmp。
2. 选择分析 > 质量和过程 > 控制图 > EWMA 控制图。
3. 选择温度并点击 Y。
4. 选择时间戳并点击子组。
5. 点击确定。
6. 点击“EWMA 控制图”红色小三角并选择检验超出界限。

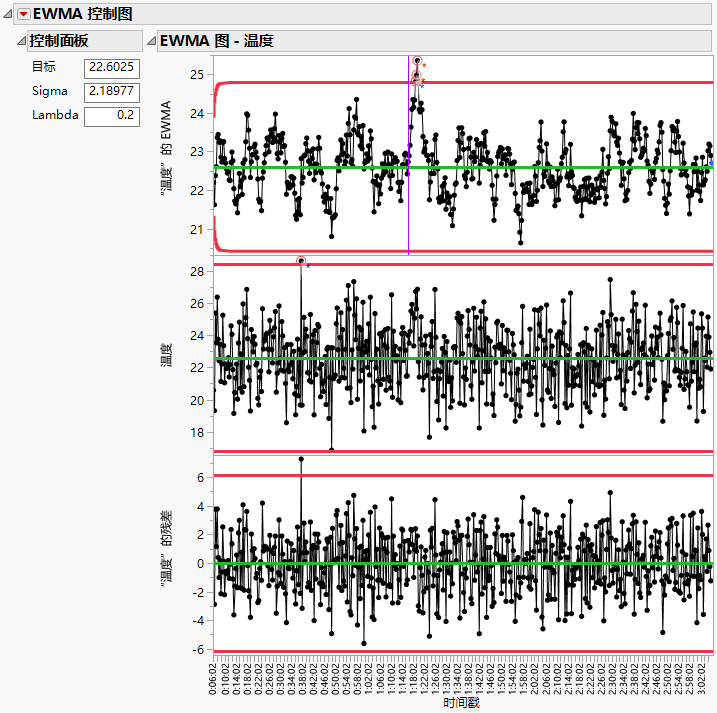

图 11.6 突出显示超出界限的点的 EWMA 图
请注意,EWMA 图中有三个观测超出了界限,而且 X 图中有一个观测超出了界限。超出界限的观测用一个红圈来指示。EWMA 图中的紫色垂直线表示凌晨 1:16 左右发生的向上偏移。
7. 点击“EWMA 控制图”红色小三角并选择叠加图。
默认情况下,X 图限值不会显示在叠加图上,因此在启用叠加图的 X 限值之前,X 限值之外的观测不会被圈划出来。
8. 点击“EWMA 控制图”红色小三角并选择在叠加图上显示 X 限值。

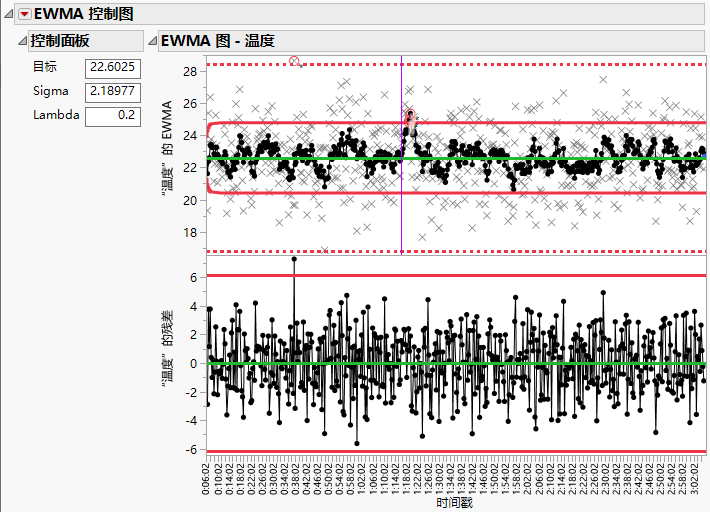

图 11.7 带叠加 X 图的 EWMA 图
上面图表中的实线和圆圈表示 EWMA 图的限值和点。虚线和 x 标记表示 X 图的限值和点。请注意,EWMA 限值和 X 限值之外的观测仍被圈出。
9. 点击“EWMA 控制图”红色小三角并选择常数限值。

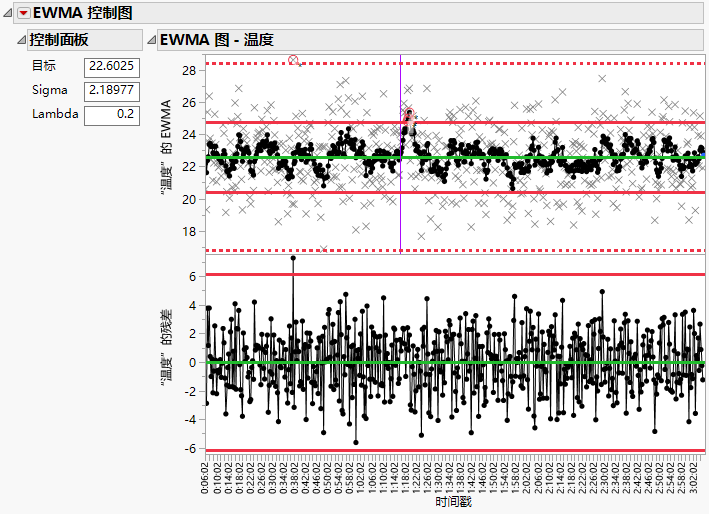

图 11.8 使用常数限值的 EWMA 图
由于数据的时间跨度太长,渐近限值与初始 EWMA 限值仅在前几个子组中有所不同。在这种情况下,您可能会决定使用常数(渐近)限值,而不是 EWMA 限值。
