带有等高线函数的三元图的示例

本例中的数据改编自 Cornell (1990),来自优化鱼馅饼的配料的实验。鲻鱼红鲈黄花鱼列表示馅饼中这些鱼种类的比例。温度列表示用于烤馅饼的烤箱温度。等级列是响应,用于衡量配料被认可的程度,值越大表示越好。用响应曲面模型来拟合数据,将预测公式存储在预测等级列中。请参见《刻画器指南》中的“混料刻画器”

1. 选择帮助 > 样本数据文件夹,然后打开 Fish Patty.jmp

2. 图形菜单中,选择三元图

3. 选择鲻鱼红鲈黄花鱼并点击 X,绘图

4. 选择预测等级并点击等高线公式

5. 点击确定

6. 点击“三元图”红色小三角并选择填充等高线 > 向上填充

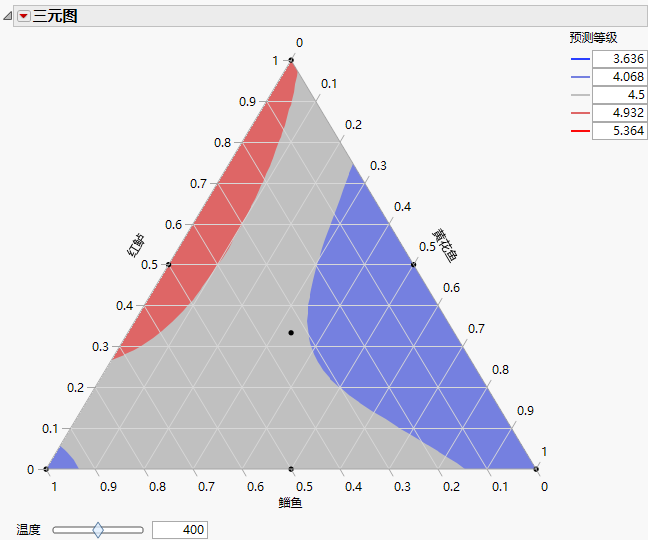

图 11.8 具有等高线公式的三元图

Ternary Plot with a Contour Formula

制造商希望等级能够达到至少 5 级。您可以拖动“温度”的滑块并查看“预测等级”变化的等高线。每个点表示这三种鱼的混料。根据烤馅饼的温度,这些鱼种类的任意给定混料会得到不同的等级。

在该示例中,红色着色区域显示等级为 5 到 5.5 的鱼混料。任意紫色区域显示等级为 4 或更低的鱼混料。在 400 度时,大部分为红鲈和鲻鱼、只含少量黄花鱼的混料会得到 5 或更高的等级。
