特定控制图的启动窗口

启动窗口中为特定控制图显示的选项会有所不同,具体取决于您是启动计量控制图还是计数控制图。您可以通过“分析”>“质量和过程”>“控制图”菜单访问这些启动窗口。这些启动窗口支持您为“控制图生成器”中的控制图指定变量。

计量控制图的启动窗口

本节包含有关 IMR、均值、运行、Levey Jennings、基于均值的 IMR 和三因子等控制图的启动窗口的信息。

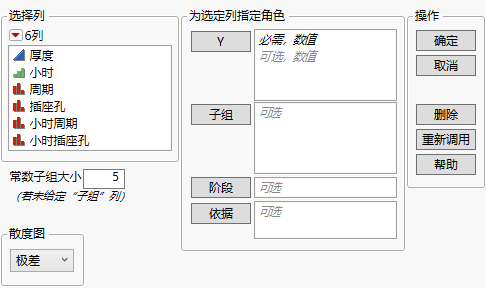

图 3.5 计量控制图的启动窗口

Launch Window for Variable Control Charts

有关“选择列”红色小三角菜单中选项的详细信息,请参见《使用 JMP》中的““列过滤器”菜单”

Y

分配过程变量。

子组

(不可用于运行图。)分配子组变量。分配某个子组变量后,控制图中的每个点都与该子组中所有点的某个汇总统计量相对应。

标签

(仅可用于 IMR 图。)分配一个样本标签变量以便为单个测量值添加唯一标签。这些标签未经过排序,以数据表中的显示顺序显示在水平轴上。

注意:若子组大小大于“子组”变量指定的大小、常数子组大小或脚本中的设置子组大小命令指定的大小,则忽略“标签”变量。

阶段

(不可用于运行图。)分配阶段变量。指定某个阶段变量后,将为每个阶段计算单独的控制限。

依据

标识一个变量,用于为列中出现的每个值生成单独分析。

按子组排序

(仅可用于 IMR 图。)按“子组”变量对所有变量排序。

常数子组大小

(仅可用于均值和三因子图。)指定构成每个子组的观测数。若每个子组的观测数不是常数,则应该指定一个“子组”角色列。

注意:若指定“子组”变量,则平台会忽略“常数子组大小”选项的设置。

散度图

(仅可用于均值图。)指定均值图下方显示的散度图的类型。您可以在无散度图、极差图(均值和 R)或标准差图(均值和 S)之间进行选择。

分组方法

(仅可用于三因子图。)指定第一个图上的点所代表的统计量。选项包括“均值”和“标准差”。请参见统计量

组间图

(仅可用于三因子图。)指定用于计算组间 sigma 估计值的方法。选项包括“移动极差”和“移动极差中位数”。请参见Sigma三因子控制图的统计详细信息

组内图

(仅可用于三因子图。)指定用于计算组内 sigma 估计值的方法。选项包括“极差”和“标准差”。请参见Sigma三因子控制图的统计详细信息

计数控制图的启动窗口

本节包含有关 P、NP、C、U、Laney P 和 Laney U 等控制图的启动窗口的信息。

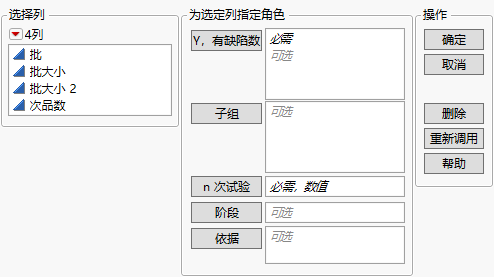

图 3.6 计数控制图的启动窗口

Launch Window for Attribute Control Charts

有关“选择列”红色小三角菜单中选项的详细信息,请参见《使用 JMP》中的““列过滤器”菜单”

Y,有缺陷数

(仅可用于 P、NP 和 Laney P 控制图。)分配过程变量。

Y,缺陷数

(仅可用于 C、U 和 Laney U 控制图。)分配过程变量。

子组

分配子组变量。分配某个子组变量后,控制图中的每个点都与该子组中所有点的某个汇总统计量相对应。

n 次试验

分配子组样本大小。

阶段

分配阶段变量。指定某个阶段变量后,将为每个阶段计算单独的控制限。

依据

标识一个变量,用于为列中出现的每个值生成单独分析。
