横截面刻画器

刻画器能以二维显示响应曲面的迹线。这些迹线是更高维度曲面的横截面。请考虑一下三维响应曲面。观察弹性系数（作为硫磺和硅烷的函数，硅石保持不变）表达式的响应曲面。叠加网格有助于直观演示较高维度迹线到二维迹线的转换。

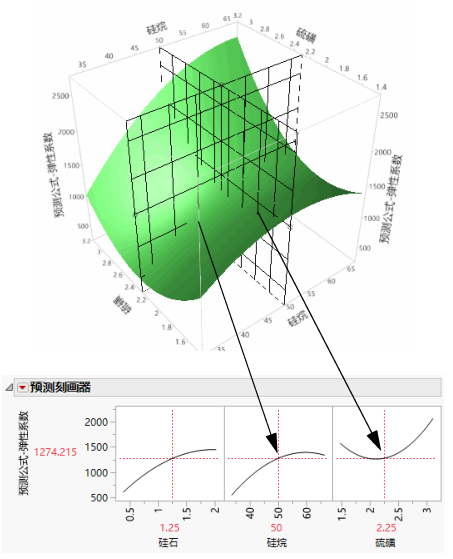

图 2.4 横截面刻画器

现在考虑将硫磺的当前值从 2.25 改为 1.5。

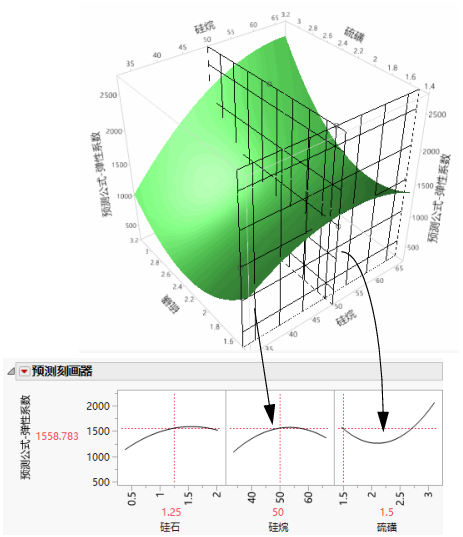

图 2.5 横截面刻画器

在“预测刻画器”中，请注意硫磺采用了新设置，但硫磺曲线本身并未变化。不过，硅烷的刻画迹线现在位于硫磺设置为 1.5 的位置。硅烷的刻画线现在移到更高的位置，达到其峰值，接近当前的硅烷值 50。
