图例选项
图例由线条、填充颜色和梯度之类的项构成。每个项都有自己的一组属性，可使用右击菜单或“图例设置”窗口更改这些属性。
要更改图例设置或恢复初始设置，请右击图例右侧或标题（若适用）。要撤销最近对图例进行的更改，请点击“撤销”。
图例设置
更改图形元素（线、直条等）的特定方面（如，颜色、填充、透明度和梯度）。您还可以向图例添加标题。请参见“图例设置”窗口。
恢复图例
将图例恢复为其初始设置。
移动图例
要移动图例的位置，请点击“图形生成器”红色小三角并选择图例位置。图例默认显示在右侧，但您可以将其移至图形底部或图形内部左侧或右侧的位置。
要令图例垂直或水平显示，请在“图例设置”窗口中更改“项方向”。
“图例设置”窗口
通过“图例设置”窗口更改图例的各个方面。

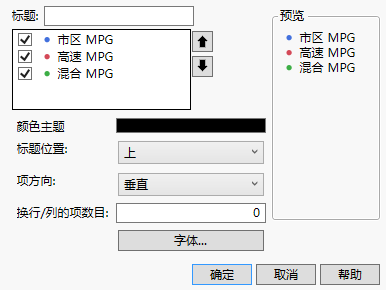

图 3.45 使用 Hybrid Fuel Economy.jmp 的“图例设置”窗口的示例
标题
图例的名称。
复选框
显示或隐藏图例中的项。JMP 隐藏看起来冗余的项，但您可以通过选定这些项令其显示出来。若图例有大量条目，有些可能隐藏在“图形生成器”窗口中以确保为图形留出足够的空间。不过，所有条目都显示在这里，所以您可以选择希望显示的条目。要选择或取消选择所有条目，请右击并选择切换复选框。
上箭头和下箭头
更改图例中项的顺序。
颜色主题
选择不同的颜色主题。有关颜色主题的详细信息，请参见《使用 JMP》手册中的“创建颜色主题”。
标题位置
将图例标题置于图例中项的上部或左侧。
项方向
水平或垂直显示图例。
换行/列的项数目
将图例设置为 n 项高（若为垂直）或 n 项宽（若为水平）。
字体
更改字体类型、样式和大小。
预览
显示对图例的更改。
确定
提交对图例的更改。
取消
取消对图例的更改。
帮助
打开联机帮助。
离散或连续图例项
图例可列出离散值或显示连续值的尺度：
•
离散图例可包含分类变量水平或变量列表。
•
连续图例描述一定范围内的数值的颜色强度尺度。
右击以上任一图例中的项可查看以下选项：
颜色
（仅限离散图例）更改与项目关联的元素的颜色。
标记
更改与项目关联的标记的类型。
标记大小
更改与项目关联的标记的大小。
模式或样式
更改与项目关联的元素的填充或模式。
线条粗细
更改与项目关联的线条的粗细。
透明度
更改标记或标签透明度。输入用于绘制图形上的标记（点）的透明度。不透明度的范围介于 0（清晰）到 1（不透明）之间。
梯度
（仅限连续图例）更改梯度设置。详细信息，请参见梯度设置。
梯度设置
您可以更改“梯度设置”窗口中的梯度图例的各个方面。

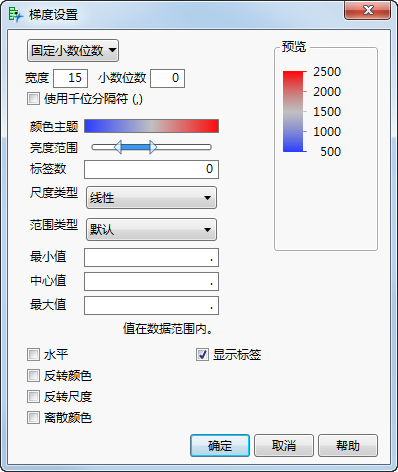

图 3.46 “梯度设置”窗口
要设置图例中标签的格式，请使用该菜单、“宽度”框和“小数位数”框，以及该窗口左上角的使用千位分隔符 (,) 复选框。
颜色主题
更改颜色主题或定义定制颜色主题。有关颜色选项的更多详细信息，请参见《使用 JMP》手册中的“创建颜色主题”。
亮度范围
设置梯度颜色的强度范围。
标签数
指定图例的标签数。值为 0 则提供默认的标签数。
尺度类型
设置梯度颜色的尺度。在“最大值”选项下面查找关于尺度类型的说明。
线性
尺度在“最小值”与“中心”值之间以及“中心”值与“最大值”之间是分段线性的。这是默认尺度。
分位数
对于图例所表示的变量的分位数，尺度是分段线性的。
标准差
图例范围细分为由标准差增量确定的均值的偏移。尺度在这些偏移设置之间是分段线性的。偏移数由“标签数”确定。
对数
对于图例所表示的值的对数，尺度是线性的。
范围类型
设置图例值的范围。
默认
除非您指定了“最小值”和“最大值”，否则最小值和最大值包含数据范围并且选定适当的取修约值。
精确数据范围
最小值和最大值是数据的精确最小值和最大值，或是您指定为“最小值”和“最大值”的值。
中间 90%
最小值和最大值分别是第 5 分位数和第 95 分位数，或是您指定为“最小值”和“最大值”的值。该选项可防止离群值。
最小值，中心值，最大值
指定用于图例尺度的最小值、中间值和最大值。
注意：这些值可覆盖“范围类型”值。
水平
将图例的方向改为水平。
反转颜色
在颜色方案中反转颜色。
反转尺度
反转颜色方案的尺度。
离散颜色
将颜色方案从连续梯度改为具有离散颜色的不连续梯度。
显示标签
显示或隐藏图例标签。
