矩形树图的示例
在该示例中，您想比较按地区划分的各个州的人口。
1.
选择帮助 > 样本数据库，然后打开 Cities.jmp。
2.
选择图形 > 图形生成器。
3.
选择州并将它拖至 X 区域。
4.
选择地区并将它合并到 X 区域。请参见图 4.37。
这将使地区成为超级类别，从而使州可以在地区内进行分组。

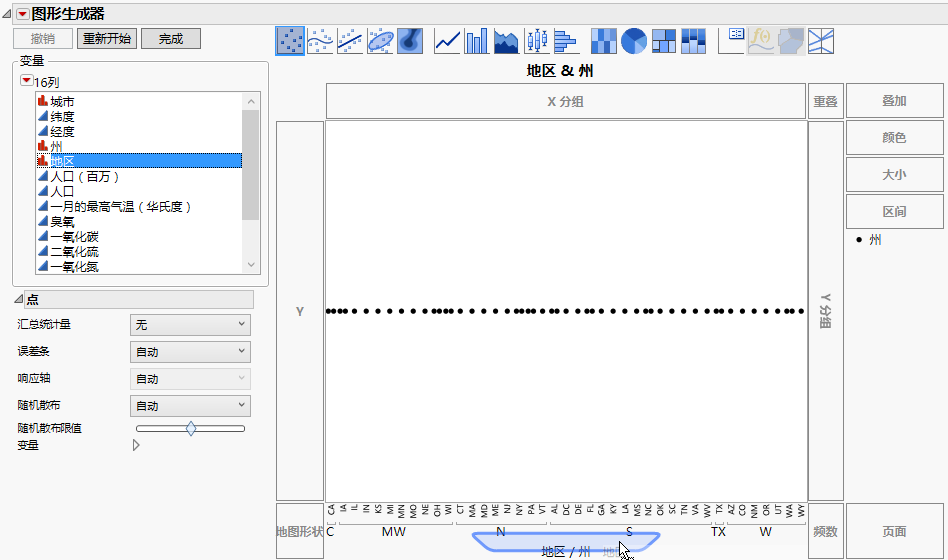

图 4.37 与州合并的地区
5.
选择人口并将它拖至 Y 区域。
6.
点击“矩形树图”元素 。
7.
选择地区并将它拖至颜色区域。
8.
在“矩形树图”选项下，选中大小值旁边的框。
默认情况下，将“汇总统计量”设置为“总和”。这意味着根据每个州和地区内城市的人口值之和调整矩形大小。根据这个标准，每个地区内人口最多的州具有最大的矩形。对应地区的矩形大小也显示依据其人口的相对大小关系。
9.
（可选）点击完成。

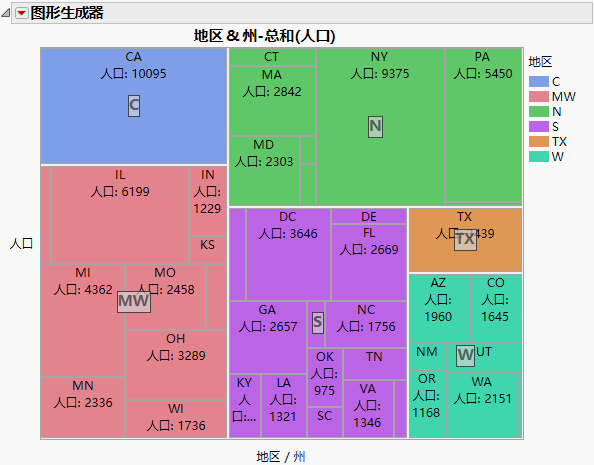

图 4.38 地区内按州分组的城市人口
您可以根据地区轻松比较每个州的人口。
