使用热图应用背景色的示例
在使用“重叠”或“分组”区域时，您可以使用热图来应用背景色。在该示例中，使用孩子的身高、体重和年龄数据，通过身高图例对年龄面板着色。
1.
选择帮助 > 样本数据库，然后打开 Big Class.jmp。
2.
选择图形 > 图形生成器。
3.
选择身高并将它拖至 X 区域。
4.
选择体重并将它拖至 Y 区域。
5.
选择身高并将它拖至颜色区域。

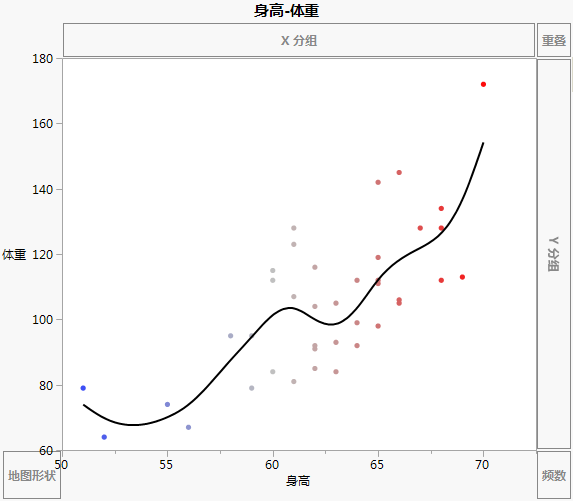

图 4.33 身高和按身高着色的体重图形
6.
选择“热图”元素 。
7.
将“平滑线”元素 拖到该图。
8.
将“点图”元素 拖到该图中。
9.
选择年龄并将它拖至重叠区域。

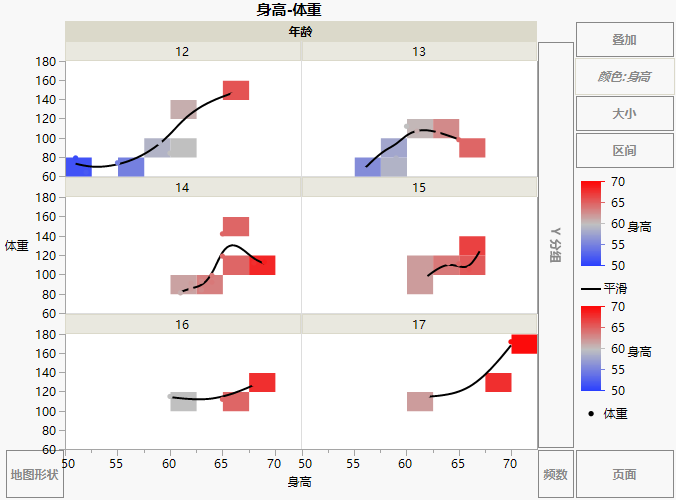

图 4.34 热图、平滑线和点图，按年龄重叠
10.
在“热图”选项中，点击变量。取消选择 X 身高和 Y 体重。请参见图 4.35。
11.
在“点图”选项中，点击变量。取消选择颜色 身高。请参见图 4.35。

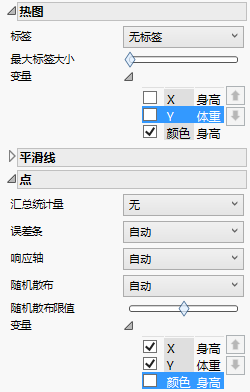

图 4.35 变量选项
12.
双击用于身高的 X 轴。在“X 轴设置”窗口中，将“最小值”更改为 40，然后点击确定。
13.
双击用于体重的 Y 轴。在“Y 轴设置”窗口中，将“最大值”更改为 200，然后点击确定。
13.（可选）点击完成。

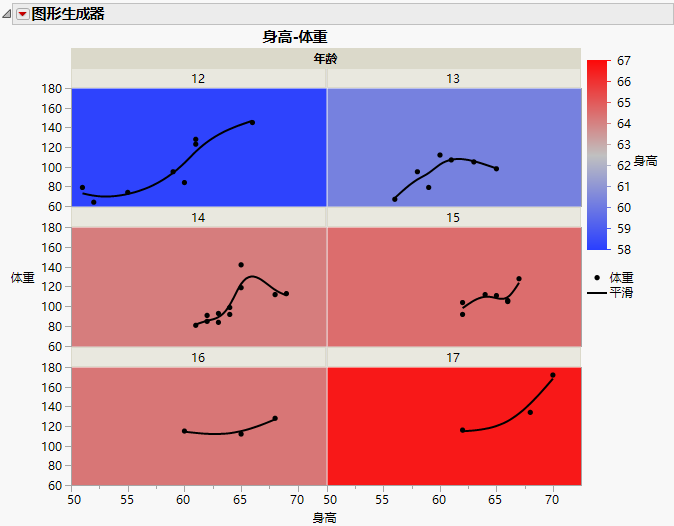

图 4.36 按年龄划分的散点图（具有显示身高的背景色）
面板颜色基于每个年龄组中学生的平均身高。正如预期的那样，17 岁的学生最高。该面板中的图显示其体重如何随身高变化。
