等高线刻画器的示例

本例使用 Tiretread.jmp 样本数据表。共有三个因子（硅石、硅烷和硫磺）和四个响应（磨损、弹性系数、伸长和硬度）。该数据表已经包含四个响应变量的已保存预测公式列。

选择帮助 > 样本数据库，然后打开 Tiretread.jmp。

选择图形 > 等高线刻画器。

选择预测公式-磨损、预测公式-弹性系数、预测公式-伸长和预测公式-硬度，然后点击 Y，预测公式。

点击确定。

硅石的值位于水平轴上，硅烷的值位于垂直轴上。硫磺的值固定为 2.25。请参见图 4.2。

点击硫磺的当前 X 框并键入 2。点击该框外部的任意地方可以设置该值。

在预测公式-磨损的下限框中，键入 100。

在预测公式-磨损的上限框中，键入 160。

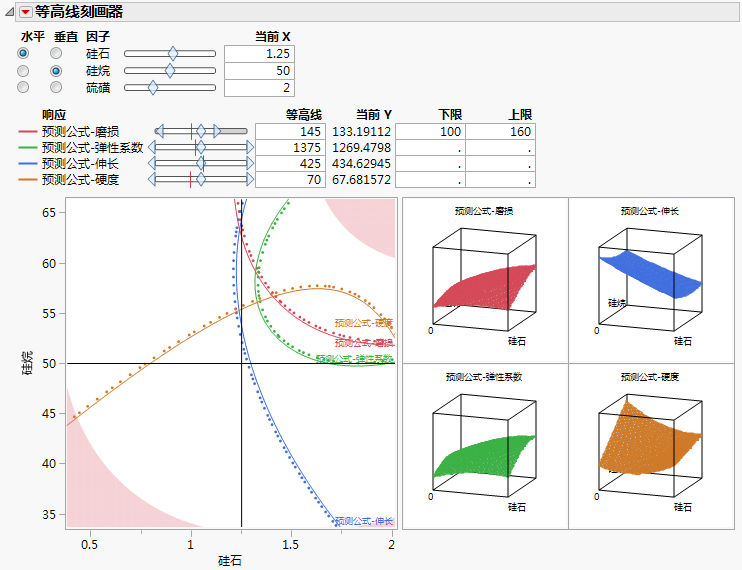

这些等高线和曲面图与图 4.2中所示的内容不同，因为为硫磺设置的值不同。移动硫磺的滑块以查看不同的值是如何改变等高线和曲面图的。等高线图上的着色区域表示根据磨损的“下限”和“上限”值定义的不可行的图形区域。
